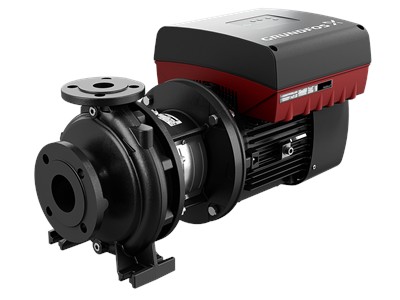

Консольно-моноблочные одноступенчатые насосыСерия: NBGE
NBGE 50-32-125/142 AAF2AESBAQEJWB
End-suction Консольно-моноблочные насосы по ISO 2858 с частотно-регулируемыми двигателями.
Номер продукта
No.99103399
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5712606817399
№ продукта99103399
Наименование продуктаNBGE 50-32-125/142 AAF2AESBAQEJWB
Другое
Вес (нетто)48 kg
Вес (брутто)58 kg
Language on pump nameplateGB
Объем поставки0.178 m³
Minimum efficiency index, MEI ≥0.70
Монтаж
Connect codeF2
Bearing lubricationGrease
Support block (Yes/No)N
Pipe connection standardEN 1092-2
Size of inlet connectionDN 50
Size of outlet connectionDN 32
Pump housing with feet (Yes/No)Yes
Допустимое давлениеPN 16
Type key, code for pipework connectionF2
Макс. рабочее давление16 bar
Диапазон температуры окружающей среды-20 .. 50 °C
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости0 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
Wear ringBrass
Material codeA
Code for rubberE
Корпус насосаCast iron
Рабочее колесоCast iron
Pump house, internal coatingCED
Type key, code for materialsA
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Control panelHMI300 - Advanced
Function ModuleFM310 - Advanced
Pressure sensorN
Frequency converterBuilt-in
Технические данные
Pump versionA
Bearing designStandard
Shaft diameter24 mm
Curve toleranceISO9906:2012 3B2
Type of impellerStandard
Primary shaft sealBAQE
Code for shaft sealBAQE
Shaft seal arrangementSingle
Actual impeller diameter142 mm
Nominal impeller diameter125
Номинальный напор23.42 m
Номинальный расход28.01 m³/h
Pump speed on which pump data are based2901 rpm
Данные электрооборудования
Rated speed360-4000 rpm
Rated current5.80-4.80 A
Rated power - P23 kW
IE Efficiency classIE5
Cos phi - power factor0.91-0.86
Built-in motor protectionELEC
Число полюсов2
Mount. design. acc. IEC 34-7IM V1/B5
Bearing insulation type N-endSteel bearing
Motor efficiency at full load90.7 %
Номин. напряжение3 x 380-500 V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz
