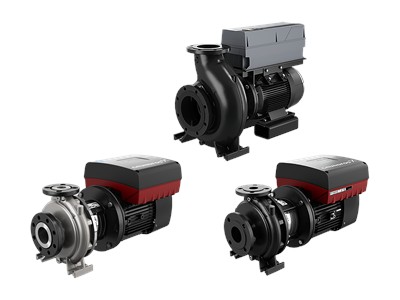

Консольно-моноблочные одноступенчатые насосыСерия: NBGE
NBGE 50-32-200/176 ACAE2CESBQQEKWB
End-suction Консольно-моноблочные насосы по ISO 2858 с частотно-регулируемыми двигателями.
Номер продукта
No.99248688
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5712609508850
№ продукта99248688
Наименование продуктаNBGE 50-32-200/176 ACAE2CESBQQEKWB
Другое
Вес (нетто)60.3 kg
Вес (брутто)71.1 kg
Language on pump nameplateGB
Объем поставки0.151 m³
Minimum efficiency index, MEI ≥0.69
Монтаж
Connect codeE2
Bearing lubricationGrease
Support block (Yes/No)N
Pipe connection standardAS2129 table E
Size of inlet connectionDN 50
Size of outlet connectionDN 32
Pump housing with feet (Yes/No)Yes
Допустимое давлениеPN 16
Type key, code for pipework connectionE2
Макс. рабочее давление16 bar
Диапазон температуры окружающей среды-20 .. 50 °C
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости-25 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
Wear ringBronze
Material codeC
Code for rubberE
Корпус насосаCast iron
Рабочее колесоCast iron
Pump house, internal coatingCED
Type key, code for materialsC
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Control panelHMI300 - Advanced
Function ModuleFM300 - Advanced
Pressure sensorY
Frequency converterBuilt-in
Type of pressure sensorPressure transducer w. solenoi
Технические данные
Pump versionA
Bearing designStandard
Shaft diameter24 mm
Curve toleranceISO9906:2012 3B2
Type of impellerStandard
Primary shaft sealBQQE
Code for shaft sealBQQE
Shaft seal arrangementSingle
Actual impeller diameter176 mm
Nominal impeller diameter200
Номинальный напор28.8 m
Номинальный расход27.1 m³/h
Pump speed on which pump data are based2860 rpm
Данные электрооборудования
Rated speed360-4000 rpm
Rated current7.60-6.20 A
Rated power - P24 kW
IE Efficiency classIE5
Cos phi - power factor0.92-0.87
Built-in motor protectionELEC
Число полюсов2
Mount. design. acc. IEC 34-7IM V1/B5
Bearing insulation type N-endSteel bearing
Motor efficiency at full load92.2 %
Номин. напряжение3 x 380-500 V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz
