Консольно-моноблочные одноступенчатые насосыСерия: NBGE

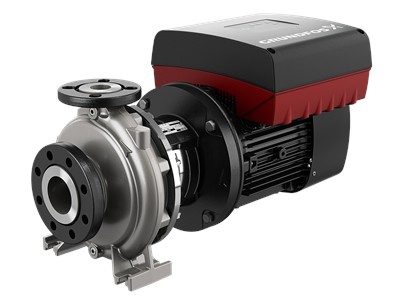

NBGE 65-50-125/142 AXF2KESBQQEKWB
End-suction Консольно-моноблочные насосы по ISO 2858 с частотно-регулируемыми двигателями.
Номер продукта
No.93491959
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715473483216
№ продукта93491959
Наименование продуктаNBGE 65-50-125/142 AXF2KESBQQEKWB
Другое
Вес (нетто)61 kg
Вес (брутто)71 kg
Language on pump nameplateGB
Объем поставки0.178 m³
Minimum efficiency index, MEI ≥0.55
Монтаж
Connect codeF2
Bearing lubricationGrease
Support block (Yes/No)N
Pipe connection standardEN 1092-1
Size of inlet connectionDN 65
Size of outlet connectionDN 50
Pump housing with feet (Yes/No)Yes
Допустимое давлениеPN 16
Type key, code for pipework connectionF2
Макс. рабочее давление16 bar
Диапазон температуры окружающей среды-20 .. 50 °C
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости-25 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
FlangeCast iron
Wear ringStainless steel
Material codeK
Code for rubberE
Корпус насосаStainless steel
Рабочее колесоStainless steel
Pump house, internal coatingNo coating
Type key, code for materialsK
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Control panelHMI101 - Basic without radio
Function ModuleFM311 - Advanced NO radio
Pressure sensorN
Frequency converterBuilt-in
Технические данные
Pump versionX
Bearing designStandard
Shaft diameter24 mm
Curve toleranceISO9906:2012 3B2
Type of impellerStandard
Primary shaft sealBQQE
Code for shaft sealBQQE
Shaft seal arrangementSingle
Actual impeller diameter142 mm
Nominal impeller diameter125
Номинальный напор23.8 m
Номинальный расход45.1 m³/h
Pump speed on which pump data are based4000 rpm
Данные электрооборудования
Rated speed360-4000 rpm
Rated current7.60-6.20 A
Rated power - P24 kW
IE Efficiency classIE5
Cos phi - power factor0.92-0.87
Built-in motor protectionELEC
Число полюсов2
Mount. design. acc. IEC 34-7IM V1/B5
Bearing insulation type N-endSteel bearing
Motor efficiency at full load92.2 %
Номин. напряжение3 x 380-500 V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz
