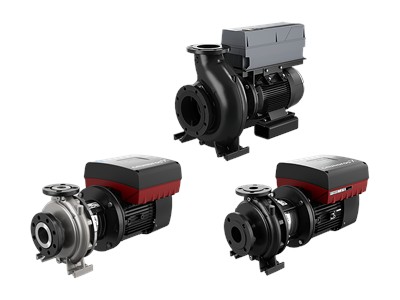

Консольно-моноблочные одноступенчатые насосыСерия: NBGE
NBGE 80-50-200/171 ACAE2CESBQQEGWA
End-suction Консольно-моноблочные насосы по ISO 2858 с частотно-регулируемыми двигателями.
Номер продукта
No.99311319
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5713827023736
№ продукта99311319
Наименование продуктаNBGE 80-50-200/171 ACAE2CESBQQEGWA
Другое
Вес (нетто)50.7 kg
Вес (брутто)58 kg
Language on pump nameplateGB
Объем поставки0.117 m³
Minimum efficiency index, MEI ≥0.70
Монтаж
Connect codeE2
Bearing lubricationGrease
Support block (Yes/No)N
Pipe connection standardAS2129 table E
Size of inlet connectionDN 80
Size of outlet connectionDN 50
Pump housing with feet (Yes/No)Yes
Допустимое давлениеPN 16
Type key, code for pipework connectionE2
Макс. рабочее давление16 bar
Диапазон температуры окружающей среды-20 .. 50 °C
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости-25 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
Wear ringBronze
Material codeC
Code for rubberE
Корпус насосаCast iron
Рабочее колесоCast iron
Pump house, internal coatingCED
Type key, code for materialsC
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Control panelHMI300 - Graphical
Function ModuleFM300 - Advanced
Pressure sensorY
Frequency converterBuilt-in
Type of pressure sensorPressure transducer w. solenoi
Технические данные
Pump versionA
Bearing designStandard
Shaft diameter24 mm
Curve toleranceISO9906:2012 3B2
Type of impellerStandard
Primary shaft sealBQQE
Code for shaft sealBQQE
Shaft seal arrangementSingle
Actual impeller diameter171 mm
Nominal impeller diameter200
Номинальный напор8.4 m
Номинальный расход31.5 m³/h
Pump speed on which pump data are based1450 rpm
Данные электрооборудования
Rated speed180-2000 rpm
Rated current2.3-2.1 A
Rated power - P21.1 kW
IE Efficiency classIE5
Cos phi - power factor0.9-0.74
Built-in motor protectionELEC
Число полюсов4
Mount. design. acc. IEC 34-7IM V1/B5
Bearing insulation type N-endSteel bearing
Motor efficiency at full load87.2 %
Номин. напряжение3 x 380-500 V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz
