Консольно-моноблочные одноступенчатые насосыСерия: NBGE

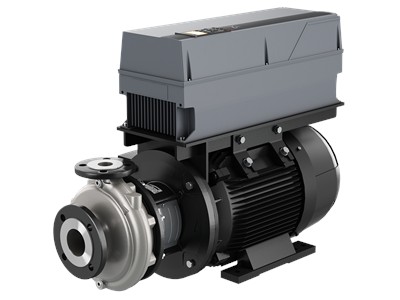

NBGE 80-50-200/219 AXF2KESBQQERW1
End-suction Консольно-моноблочные насосы по ISO 2858 с частотно-регулируемыми двигателями.
Номер продукта
No.93494357
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715473520065
№ продукта93494357
Наименование продуктаNBGE 80-50-200/219 AXF2KESBQQERW1
Другое
Вес (нетто)227 kg
Вес (брутто)308 kg
Language on pump nameplateGB
Объем поставки1.6 m³
Minimum efficiency index, MEI ≥0.70
Монтаж
Connect codeF2
Bearing lubricationGrease
Support block (Yes/No)N
Pipe connection standardEN 1092-1
Size of inlet connectionDN 80
Size of outlet connectionDN 50
Pump housing with feet (Yes/No)No
Допустимое давлениеPN 16
Type key, code for pipework connectionF2
Макс. рабочее давление16 bar
Диапазон температуры окружающей среды-20 .. 40 °C
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости-25 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
FlangeCast iron
Wear ringStainless steel
Material codeK
Code for rubberE
Корпус насосаStainless steel
Рабочее колесоStainless steel
Pump house, internal coatingNo coating
Type key, code for materialsK
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Appr. for VFDCE, CULUS, C-TICK
Pressure sensorN
VFD product number99616823
Frequency converterBuilt-in
Type of frequency converterCUE 3X380-500V IP55 RUG 30KW
Технические данные
Pump versionX
Bearing designStandard
Shaft diameter24 mm
Curve toleranceISO9906:2012 3B
Type of impellerStandard
Primary shaft sealBQQE
Code for shaft sealBQQE
Shaft seal arrangementSingle
Actual impeller diameter219 mm
Nominal impeller diameter200
Номинальный напор83.4 m
Номинальный расход99.3 m³/h
Pump speed on which pump data are based3450 rpm
Данные электрооборудования
Rated speed300-3000 rpm
Rated current61 A
Rated power - P232 kW
IE Efficiency classIE5
Cos phi - power factor0.95
Built-in motor protectionPTC/PT1
Число полюсов2
Mount. design. acc. IEC 34-7IM B35
Bearing insulation type N-endN
Motor efficiency at full load94.9 %
Номин. напряжение3 x 400 V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz
