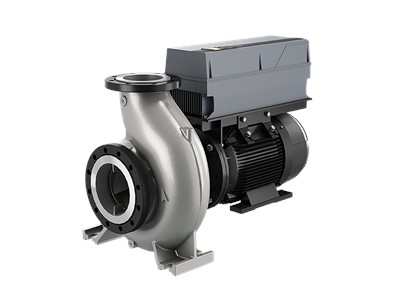

Консольно-моноблочные одноступенчатые насосыСерия: NBGE
NBGE 80-50-315/344 AAF3KESDAQFVW1
End-suction Консольно-моноблочные насосы по ISO 2858 с частотно-регулируемыми двигателями.
Номер продукта
No.93447494
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715472845978
№ продукта93447494
Наименование продуктаNBGE 80-50-315/344 AAF3KESDAQFVW1
Другое
Вес (нетто)454 kg
Вес (брутто)594 kg
Language on pump nameplateGB
Объем поставки2.35 m³
Minimum efficiency index, MEI ≥0.40
Монтаж
Connect codeF3
Bearing lubricationGrease
Support block (Yes/No)N
Pipe connection standardEN 1092-1
Size of inlet connectionDN 80
Size of outlet connectionDN 50
Pump housing with feet (Yes/No)Yes
Допустимое давлениеPN 25
Type key, code for pipework connectionF3
Макс. рабочее давление25 bar
Диапазон температуры окружающей среды-10 .. 50 °C
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости0 .. 140 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
FlangeCast iron
Wear ringStainless steel
Material codeK
Code for rubberE
Корпус насосаStainless steel
Рабочее колесоStainless steel
Pump house, internal coatingNo coating
Type key, code for materialsK
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Appr. for VFDCE, CULUS, C-TICK
Pressure sensorN
VFD product number93260020
Frequency converterBuilt-in
Type of frequency converterCUE 3X380-500V IP55 RUG 75KW
Технические данные
Pump versionA
Bearing designStandard
Shaft diameter32 mm
Curve toleranceISO9906:2012 3B
Type of impellerStandard
Primary shaft sealDAQF
Code for shaft sealDAQF
Shaft seal arrangementSingle
Actual impeller diameter344 mm
Nominal impeller diameter315
Номинальный напор149.5 m
Номинальный расход96.52 m³/h
Pump speed on which pump data are based3000 rpm
Данные электрооборудования
Rated speed300-3000 rpm
Rated current138 A
Rated power - P275 kW
IE Efficiency classIE5
Cos phi - power factor0.96
Built-in motor protectionPTC/PT1
Число полюсов2
Mount. design. acc. IEC 34-7IM B35
Bearing insulation type N-endN
Motor efficiency at full load95.9 %
Номин. напряжение3 x 400 V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz
