Консольно-моноблочные одноступенчатые насосыСерия: NBGE

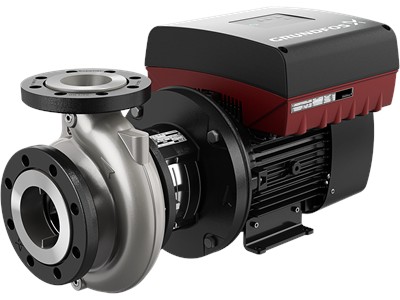

NBGE 80-65-160/167 ABF2NESBQQEOWB
End-suction Консольно-моноблочные насосы по ISO 2858 с частотно-регулируемыми двигателями.
Номер продукта
No.97908561
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5710626198474
№ продукта97908561
Наименование продуктаNBGE 80-65-160/167 ABF2NESBQQEOWB
Другое
Вес (нетто)136 kg
Вес (брутто)157 kg
Language on pump nameplateGB
Объем поставки0.509 m³
Minimum efficiency index, MEI ≥0.70
Монтаж
Connect codeF2
Bearing lubricationGrease
Support block (Yes/No)N
Pipe connection standardEN 1092-1
Size of inlet connectionDN 80
Size of outlet connectionDN 65
Pump housing with feet (Yes/No)No
Допустимое давлениеPN 16
Type key, code for pipework connectionF2
Макс. рабочее давление16 bar
Диапазон температуры окружающей среды-20 .. 50 °C
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости-25 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
FlangeCast iron
Wear ringGraflon
Material codeN
Code for rubberE
Корпус насосаStainless steel
Рабочее колесоStainless steel
Pump house, internal coatingNo coating
Type key, code for materialsN
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Control panelHMI300 - Advanced
Function ModuleFM310 - Advanced
Pressure sensorN
Frequency converterBuilt-in
Технические данные
Pump versionB
Bearing designStandard
Shaft diameter24 mm
Curve toleranceISO9906:2012 3B
Type of impellerStandard
Primary shaft sealBQQE
Code for shaft sealBQQE
Shaft seal arrangementSingle
Actual impeller diameter167 mm
Nominal impeller diameter160
Номинальный напор32.49 m
Номинальный расход87.25 m³/h
Pump speed on which pump data are based2895 rpm
Данные электрооборудования
Rated speed360-4000 rpm
Rated current26.7-22.0 A
Rated power - P215 kW
IE Efficiency classIE5
Cos phi - power factor0.94-0.92
Built-in motor protectionELEC
Число полюсов2
Mount. design. acc. IEC 34-7IM B35
Bearing insulation type N-endSteel bearing
Motor efficiency at full load92.8 %
Номин. напряжение3 x 380-480 V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz
