Консольно-моноблочные одноступенчатые насосыСерия: NBGE

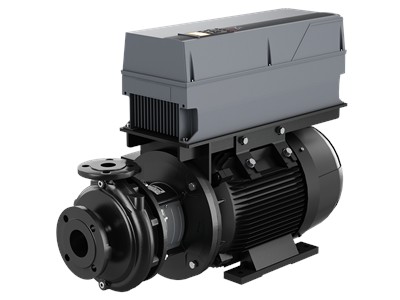

NBGE 100-65-200/217 AIAF2AESBQQERW1
End-suction Консольно-моноблочные насосы по ISO 2858 с частотно-регулируемыми двигателями.
Номер продукта
No.92943086
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715121918596
№ продукта92943086
Наименование продуктаNBGE 100-65-200/217 AIAF2AESBQQERW1
Другое
Вес (нетто)335 kg
Вес (брутто)416 kg
Language on pump nameplateGB
Объем поставки1.6 m³
Minimum efficiency index, MEI ≥0.70
Монтаж
Connect codeF2
Bearing lubricationGrease
Support block (Yes/No)N
Pipe connection standardEN 1092-2
Size of inlet connectionDN 100
Size of outlet connectionDN 65
Pump housing with feet (Yes/No)No
Допустимое давлениеPN 16
Type key, code for pipework connectionF2
Макс. рабочее давление16 bar
Диапазон температуры окружающей среды-10 .. 50 °C
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости-25 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
Wear ringBrass
Material codeA
Code for rubberE
Корпус насосаCast iron
Рабочее колесоCast iron
Pump house, internal coatingCED
Type key, code for materialsA
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Appr. for VFDCE, CULUS, C-TICK
Pressure sensorN
VFD product number99616823
Frequency converterBuilt-in
Type of frequency converterCUE 3X380-500V IP55 RUG 30KW
Технические данные
Pump versionA
Bearing designStandard
Shaft diameter32 mm
Curve toleranceISO9906:2012 3B
Type of impellerStandard
Primary shaft sealBQQE
Code for shaft sealBQQE
Shaft seal arrangementSingle
Actual impeller diameter217 mm
Nominal impeller diameter200
Номинальный напор60.64 m
Номинальный расход117.9 m³/h
Pump speed on which pump data are based2955 rpm
Данные электрооборудования
Rated speed2955 rpm
IE efficiencyIE4 94,5%
Rated current54/31.5 A
Rated power - P230 kW
Starting current790 %
IE Efficiency classIE4
Cos phi - power factor0.85
Built-in motor protectionPTC
Число полюсов2
Motor efficiency at 1/2 load94.4 %
Motor efficiency at 3/4 load94.8 %
Mount. design. acc. IEC 34-7IM B35
Bearing insulation type N-endCOATED RING
Motor efficiency at full load94.5 %
Номин. напряжение3 x 380-420D/660-725Y V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz
