Консольно-моноблочные одноступенчатые насосыСерия: NBGE

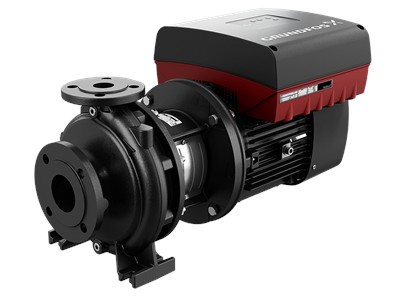

NBGE 100-80-125/120 AAF2AESBAQEEWA
End-suction Консольно-моноблочные насосы по ISO 2858 с частотно-регулируемыми двигателями.
Номер продукта
No.98482706
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5711495886806
№ продукта98482706
Наименование продуктаNBGE 100-80-125/120 AAF2AESBAQEEWA
Другое
Вес (нетто)47 kg
Вес (брутто)57 kg
Language on pump nameplateGB
Объем поставки0.134 m³
Minimum efficiency index, MEI ≥0.70
Монтаж
Connect codeF2
Bearing lubricationGrease
Support block (Yes/No)N
Pipe connection standardEN 1092-2
Size of inlet connectionDN 100
Size of outlet connectionDN 80
Pump housing with feet (Yes/No)Yes
Допустимое давлениеPN 16
Type key, code for pipework connectionF2
Макс. рабочее давление16 bar
Диапазон температуры окружающей среды-20 .. 50 °C
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости0 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
Wear ringBrass
Material codeA
Code for rubberE
Корпус насосаCast iron
Рабочее колесоCast iron
Pump house, internal coatingCED
Type key, code for materialsA
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Control panelHMI300 - Graphical
Function ModuleFM300 - Advanced
Pressure sensorN
Frequency converterBuilt-in
Технические данные
Pump versionA
Bearing designStandard
Shaft diameter24 mm
Curve toleranceISO9906:2012 3B2
Type of impellerStandard
Primary shaft sealBAQE
Code for shaft sealBAQE
Shaft seal arrangementSingle
Actual impeller diameter120 mm
Nominal impeller diameter125
Номинальный напор3.1 m
Номинальный расход52.4 m³/h
Pump speed on which pump data are based1450 rpm
Данные электрооборудования
Rated speed180-2000 rpm
Rated current1.3-1.25 A
Rated power - P20.55 kW
IE Efficiency classIE5
Cos phi - power factor0.8-0.64
Built-in motor protectionELEC
Число полюсов4
Mount. design. acc. IEC 34-7IM V1/B5
Bearing insulation type N-endSteel bearing
Motor efficiency at full load84.6 %
Номин. напряжение3 x 380-500 V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz
