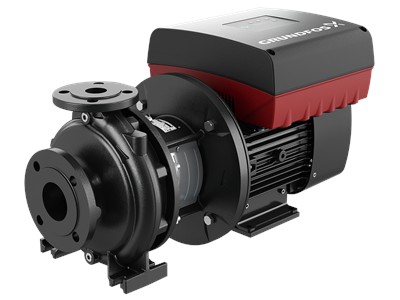

Консольно-моноблочные одноступенчатые насосыСерия: NBGE
NBGE 125-100-160/160-154 BASF2AESBAQEPWB
End-suction Консольно-моноблочные насосы по ISO 2858 с частотно-регулируемыми двигателями.
Номер продукта
No.98747411
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5712600862579
№ продукта98747411
Наименование продуктаNBGE 125-100-160/160-154 BASF2AESBAQEPWB
Другое
Вес (нетто)182 kg
Вес (брутто)207 kg
Language on pump nameplateGB
Объем поставки0.707 m³
Minimum efficiency index, MEI ≥0.70
Монтаж
Connect codeF2
Bearing lubricationGrease
Support block (Yes/No)Y
Pipe connection standardEN 1092-2
Size of inlet connectionDN 125
Size of outlet connectionDN 100
Pump housing with feet (Yes/No)Yes
Допустимое давлениеPN 16
Type key, code for pipework connectionF2
Макс. рабочее давление16 bar
Диапазон температуры окружающей среды-20 .. 50 °C
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости0 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
Wear ringBrass
Material codeA
Code for rubberE
Корпус насосаCast iron
Рабочее колесоCast iron
Pump house, internal coatingCED
Type key, code for materialsA
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Control panelHMI300 - Advanced
Function ModuleFM310 - Advanced
Pressure sensorN
Frequency converterBuilt-in
Технические данные
Pump versionAS
Bearing designStandard
Shaft diameter32 mm
Curve toleranceISO9906:2012 3B
Type of impellerStandard
Primary shaft sealBAQE
Code for shaft sealBAQE
Shaft seal arrangementSingle
Actual impeller diameter157 mm
Nominal impeller diameter160
Номинальный напор20.33 m
Номинальный расход239.5 m³/h
Pump speed on which pump data are based2895 rpm
Данные электрооборудования
Rated speed360-4000 rpm
Rated current33.0-27.8 A
Rated power - P218.5 kW
IE Efficiency classIE5
Cos phi - power factor0.94-0.92
Built-in motor protectionELEC
Число полюсов2
Mount. design. acc. IEC 34-7IM B35
Bearing insulation type N-endSteel bearing
Motor efficiency at full load92.8 %
Номин. напряжение3 x 380-480 V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz
