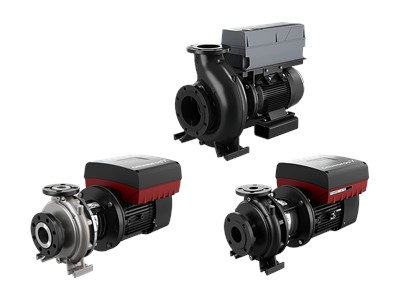

Консольно-моноблочные одноступенчатые насосыСерия: NBGE
NBGE 125-100-200/195 ACAE2CESBQQELWA
End-suction Консольно-моноблочные насосы по ISO 2858 с частотно-регулируемыми двигателями.
Номер продукта
No.99311370
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5713827024245
№ продукта99311370
Наименование продуктаNBGE 125-100-200/195 ACAE2CESBQQELWA
Другое
Вес (нетто)130 kg
Вес (брутто)146 kg
Language on pump nameplateGB
Объем поставки0.355 m³
Minimum efficiency index, MEI ≥0.65
Монтаж
Connect codeE2
Bearing lubricationGrease
Support block (Yes/No)N
Pipe connection standardAS2129 table E
Size of inlet connectionDN 125
Size of outlet connectionDN 100
Pump housing with feet (Yes/No)Yes
Допустимое давлениеPN 16
Type key, code for pipework connectionE2
Макс. рабочее давление16 bar
Диапазон температуры окружающей среды-20 .. 50 °C
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости-25 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
Wear ringBronze
Material codeC
Code for rubberE
Корпус насосаCast iron
Рабочее колесоCast iron
Pump house, internal coatingCED
Type key, code for materialsC
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Control panelHMI300 - Advanced
Function ModuleFM300 - Advanced
Pressure sensorY
Frequency converterBuilt-in
Type of pressure sensorPressure transducer w. solenoi
Технические данные
Pump versionA
Bearing designStandard
Shaft diameter32 mm
Curve toleranceISO9906:2012 3B2
Type of impellerStandard
Primary shaft sealBQQE
Code for shaft sealBQQE
Shaft seal arrangementSingle
Actual impeller diameter195 mm
Nominal impeller diameter200
Номинальный напор10.2 m
Номинальный расход145.7 m³/h
Pump speed on which pump data are based1440 rpm
Данные электрооборудования
Rated speed180-2200 rpm
Rated current10.5-8.40 A
Rated power - P25.5 kW
IE Efficiency classIE5
Cos phi - power factor0.92-0.88
Built-in motor protectionELEC
Число полюсов4
Mount. design. acc. IEC 34-7IM V1/B5
Bearing insulation type N-endSteel bearing
Motor efficiency at full load91.9 %
Номин. напряжение3 x 380-500 V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz
