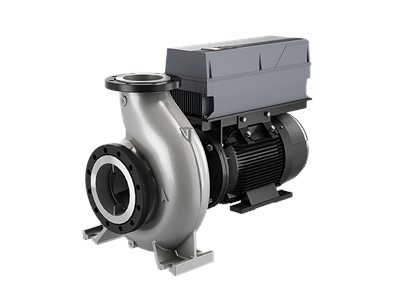

Консольно-моноблочные одноступенчатые насосыСерия: NBGE
NBGE 150-125-250/262 AHAF2KESBQQEQW3
End-suction Консольно-моноблочные насосы по ISO 2858 с частотно-регулируемыми двигателями.
Номер продукта
No.92686643
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715118135579
№ продукта92686643
Наименование продуктаNBGE 150-125-250/262 AHAF2KESBQQEQW3
Другое
Вес (нетто)362 kg
Вес (брутто)443 kg
Language on pump nameplateGB
Объем поставки1.6 m³
Minimum efficiency index, MEI ≥0.62
Монтаж
Connect codeF2
Bearing lubricationGrease
Support block (Yes/No)N
Pipe connection standardEN 1092-1
Size of inlet connectionDN 150
Size of outlet connectionDN 125
Pump housing with feet (Yes/No)Yes
Допустимое давлениеPN 16
Type key, code for pipework connectionF2
Макс. рабочее давление16 bar
Диапазон температуры окружающей среды-10 .. 50 °C
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости-25 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
FlangeCast iron
Wear ringStainless steel
Material codeK
Code for rubberE
Корпус насосаStainless steel
Рабочее колесоStainless steel
Pump house, internal coatingNo coating
Type key, code for materialsK
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Appr. for VFDCE, CULUS, C-TICK
Pressure sensorN
VFD product number99616822
Frequency converterBuilt-in
Type of frequency converterCUE 3X380-500V IP55 RUG 22KW
Технические данные
Pump versionA
Bearing designStandard
Shaft diameter42 mm
Curve toleranceISO9906:2012 3B
Type of impellerStandard
Primary shaft sealBQQE
Code for shaft sealBQQE
Shaft seal arrangementSingle
Actual impeller diameter262 mm
Nominal impeller diameter250
Номинальный напор20.08 m
Номинальный расход273.6 m³/h
Pump speed on which pump data are based1475 rpm
Данные электрооборудования
Rated speed1475 rpm
IE efficiencyIE4 94,5%
Rated current43,0-40,5/25,0-23,6 A
Rated power - P222 kW
Starting current860 %
IE Efficiency classIE4
Cos phi - power factor0.81
Built-in motor protectionPTC
Число полюсов4
Motor efficiency at 1/2 load94.9 %
Motor efficiency at 3/4 load95.0 %
Mount. design. acc. IEC 34-7IM B35
Bearing insulation type N-endHYBRID BEARING
Motor efficiency at full load94.5 %
Номин. напряжение3 x 380-420D/660-725Y V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz
