Консольно-моноблочные одноступенчатые насосыСерия: NBGE

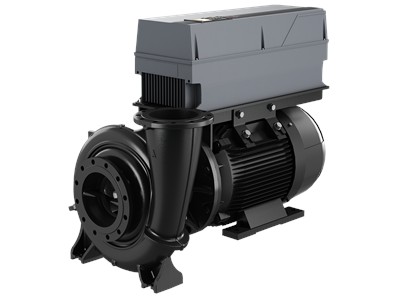

NBGE 250-200-400/280 AIAF2AESBQQESW3
End-suction Консольно-моноблочные насосы по ISO 2858 с частотно-регулируемыми двигателями.
Номер продукта
No.92943139
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715121919401
№ продукта92943139
Наименование продуктаNBGE 250-200-400/280 AIAF2AESBQQESW3
Другое
Вес (нетто)876 kg
Вес (брутто)977 kg
Language on pump nameplateGB
Объем поставки2.59 m³
Minimum efficiency index, MEI ≥0.58
Монтаж
Connect codeF2
Bearing lubricationGrease
Support block (Yes/No)N
Pipe connection standardEN 1092-2
Size of inlet connectionDN 250
Size of outlet connectionDN 200
Pump housing with feet (Yes/No)Yes
Допустимое давлениеPN 16
Type key, code for pipework connectionF2
Макс. рабочее давление16 bar
Диапазон температуры окружающей среды-10 .. 50 °C
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости-25 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
Wear ringBrass
Material codeA
Code for rubberE
Корпус насосаCast iron
Рабочее колесоCast iron
Pump house, internal coatingCED
Type key, code for materialsA
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Appr. for VFDCE, CULUS, C-TICK
Pressure sensorN
VFD product number99616824
Frequency converterBuilt-in
Type of frequency converterCUE 3X380-500V IP55 RUG 37KW
Технические данные
Pump versionA
Bearing designStandard
Shaft diameter48 mm
Curve toleranceISO9906:2012 3B
Type of impellerStandard
Primary shaft sealBQQE
Code for shaft sealBQQE
Shaft seal arrangementSingle
Actual impeller diameter280 mm
Nominal impeller diameter400
Номинальный напор22.97 m
Номинальный расход401 m³/h
Pump speed on which pump data are based1485 rpm
Данные электрооборудования
Rated speed1485 rpm
IE efficiencyIE4 95,4%
Rated current67.0/38.5 A
Rated power - P237 kW
Starting current840 %
IE Efficiency classIE4
Cos phi - power factor0.84
Built-in motor protectionPTC
Число полюсов4
Motor efficiency at 1/2 load94.8 %
Motor efficiency at 3/4 load95.4 %
Mount. design. acc. IEC 34-7IM B35
Bearing insulation type N-endCERAMIC SHAFT COATING
Motor efficiency at full load95.4 %
Номин. напряжение3 x 380-420D/660-725Y V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz
