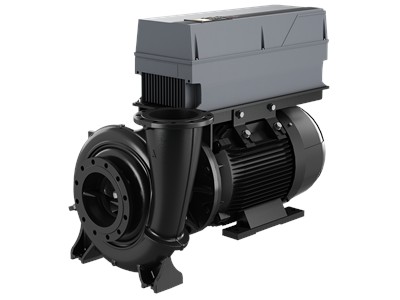

Консольно-моноблочные одноступенчатые насосыСерия: NBGE
NBGE 300-250-400/301 AAF2AESBQQEUW3
End-suction Консольно-моноблочные насосы по ISO 2858 с частотно-регулируемыми двигателями.
Номер продукта
No.93033638
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715123270777
№ продукта93033638
Наименование продуктаNBGE 300-250-400/301 AAF2AESBQQEUW3
Другое
Вес (нетто)829 kg
Вес (брутто)930 kg
Language on pump nameplateGB
Объем поставки2.59 m³
Minimum efficiency index, MEI ≥0.50
Монтаж
Connect codeF2
Bearing lubricationGrease
Support block (Yes/No)N
Pipe connection standardEN 1092-2
Size of inlet connectionDN 300
Size of outlet connectionDN 250
Pump housing with feet (Yes/No)Yes
Допустимое давлениеPN 16
Type key, code for pipework connectionF2
Макс. рабочее давление16 bar
Диапазон температуры окружающей среды-10 .. 50 °C
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости-25 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
Wear ringBrass
Material codeA
Code for rubberE
Корпус насосаCast iron
Рабочее колесоCast iron
Pump house, internal coatingCED
Type key, code for materialsA
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Appr. for VFDCE, CULUS, C-TICK
Pressure sensorN
VFD product number99616826
Frequency converterBuilt-in
Type of frequency converterCUE 3X380-500V IP55 RUG 55KW
Технические данные
Pump versionA
Bearing designStandard
Shaft diameter48 mm
Curve toleranceISO9906:2012 3B
Type of impellerStandard
Primary shaft sealBQQE
Code for shaft sealBQQE
Shaft seal arrangementSingle
Actual impeller diameter301 mm
Nominal impeller diameter400
Номинальный напор24.51 m
Номинальный расход608.4 m³/h
Pump speed on which pump data are based1500 rpm
Данные электрооборудования
Rated speed150-1500 rpm
Rated current99 A
Rated power - P255 kW
IE Efficiency classIE5
Cos phi - power factor0.96
Built-in motor protectionPTC/PT1
Число полюсов4
Mount. design. acc. IEC 34-7IM B35
Bearing insulation type N-endN
Motor efficiency at full load96.2 %
Номин. напряжение3 x 400 V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz
