Консольно-моноблочные одноступенчатые насосыСерия: NBG

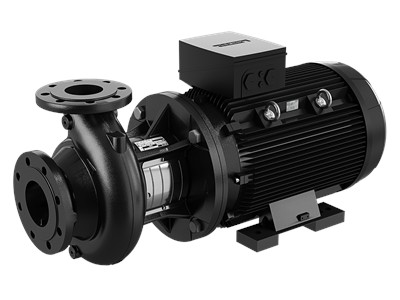

NBG 100-65-200/198 AAF2AESBAQEQW1
Консольно-моноблочные насосы по ISO 2858
Номер продукта
No.99120922
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5712607158903
№ продукта99120922
Наименование продуктаNBG 100-65-200/198 AAF2AESBAQEQW1
Другое
Вес (нетто)203 kg
Вес (брутто)228 kg
Language on pump nameplateCN
Объем поставки0.707 m³
Minimum efficiency index, MEI ≥0.70
Монтаж
Connect codeF2
Bearing lubricationGrease
Support block (Yes/No)N
Pipe connection standardEN 1092-2
Size of inlet connectionDN 100
Size of outlet connectionDN 65
Maximum ambient temperature60 °C
Pump housing with feet (Yes/No)No
Допустимое давлениеPN 16
Type key, code for pipework connectionF2
Макс. рабочее давление16 bar
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости0 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
Wear ringBrass
Material codeA
Code for rubberE
Корпус насосаCast iron
Рабочее колесоCast iron
Pump house, internal coatingCED
Type key, code for materialsA
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Pressure sensorN
Frequency converterNone
Технические данные
Pump versionA
Bearing designStandard
Shaft diameter32 mm
Curve toleranceISO9906:2012 3B
Type of impellerStandard
Primary shaft sealBAQE
Code for shaft sealBAQE
Shaft seal arrangementSingle
Actual impeller diameter198 mm
Nominal impeller diameter200
Номинальный напор47.81 m
Номинальный расход118 m³/h
Pump speed on which pump data are based2950 rpm
Данные электрооборудования
Rated speed2950 rpm
IE efficiencyIE3 92,7%
Rated current40,0-36,5/23,0-20,9 A
Rated power - P222 kW
Starting current885-870 %
IE Efficiency classIE3
Cos phi - power factor0.90
Built-in motor protectionPTC
Тип двигателя180M
Число полюсов2
Motor efficiency at 1/2 load91.5-92.0 %
Motor efficiency at 3/4 load92.6-92.8 %
Mount. design. acc. IEC 34-7IM B35
Bearing insulation type N-endSteel bearing
Motor efficiency at full load92.7 %
Номин. напряжение3 x 380-415D/660-690Y V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)55 (Protect. water jets/dust)
Частота питающей сети50 Hz
