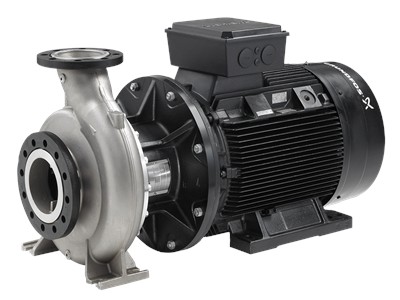

Консольно-моноблочные одноступенчатые насосыСерия: NBG
NBG 100-80-125/120 AAF2KESBQQEEW3
Консольно-моноблочные насосы по ISO 2858
Номер продукта
No.97782201
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5710624515136
№ продукта97782201
Наименование продуктаNBG 100-80-125/120 AAF2KESBQQEEW3
Другое
Вес (нетто)53 kg
Вес (брутто)63 kg
Language on pump nameplateGB
Объем поставки0.134 m³
Minimum efficiency index, MEI ≥0.70
Монтаж
Connect codeF2
Bearing lubricationGrease
Support block (Yes/No)N
Pipe connection standardEN 1092-1
Size of inlet connectionDN 100
Size of outlet connectionDN 80
Maximum ambient temperature40 °C
Pump housing with feet (Yes/No)Yes
Допустимое давлениеPN 16
Type key, code for pipework connectionF2
Макс. рабочее давление16 bar
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости-25 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
FlangeCast iron
Wear ringStainless steel
Material codeK
Code for rubberE
Корпус насосаStainless steel
Рабочее колесоStainless steel
Pump house, internal coatingNo coating
Type key, code for materialsK
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Pressure sensorN
Frequency converterNone
Технические данные
Pump versionA
Bearing designStandard
Shaft diameter24 mm
Curve toleranceISO9906:2012 3B2
Type of impellerStandard
Primary shaft sealBQQE
Code for shaft sealBQQE
Shaft seal arrangementSingle
Actual impeller diameter120 mm
Nominal impeller diameter125
Номинальный напор3.015 m
Номинальный расход51.68 m³/h
Pump speed on which pump data are based1430 rpm
Данные электрооборудования
Rated speed1420-1440 rpm
Rated current2,60-2,74/1,50-1,58 A
Rated power - P20.55 kW
Starting current520-550 %
IE Efficiency classIE2
Cos phi - power factor0.73-0.65
Built-in motor protectionPTC
Тип двигателя80B
Число полюсов4
Motor efficiency at 1/2 load77.2-72.9 %
Motor efficiency at 3/4 load79.8-77.7 %
Mount. design. acc. IEC 34-7IM V1/B5
Bearing insulation type N-endSteel bearing
Motor efficiency at full load79.5-79.0 %
Номин. напряжение3 x 220-240D/380-415Y V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)55 Dust/Jetting
Частота питающей сети50 Hz
