Консольно-моноблочные одноступенчатые насосыСерия: NBG

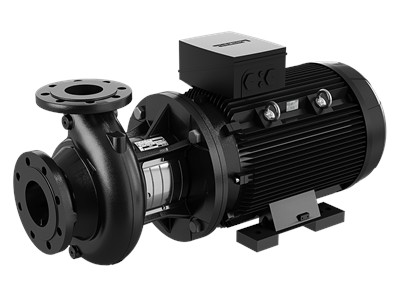

NBG 125-80-160/151 AAF2AESBQQEOW1
Консольно-моноблочные насосы по ISO 2858
Номер продукта
No.93388207
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715471854360
№ продукта93388207
Наименование продуктаNBG 125-80-160/151 AAF2AESBQQEOW1
Другое
Вес (нетто)169 kg
Вес (брутто)194 kg
Language on pump nameplateGB
Объем поставки0.707 m³
Minimum efficiency index, MEI ≥0.70
Монтаж
Connect codeF2
Bearing lubricationGrease
Support block (Yes/No)N
Pipe connection standardEN 1092-2
Size of inlet connectionDN 125
Size of outlet connectionDN 80
Maximum ambient temperature60 °C
Pump housing with feet (Yes/No)No
Допустимое давлениеPN 16
Type key, code for pipework connectionF2
Макс. рабочее давление16 bar
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости-25 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
Wear ringBrass
Material codeA
Code for rubberE
Корпус насосаCast iron
Рабочее колесоCast iron
Pump house, internal coatingCED
Type key, code for materialsA
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Pressure sensorN
Frequency converterNone
Технические данные
Pump versionA
Bearing designStandard
Shaft diameter32 mm
Curve toleranceISO9906:2012 3B
Type of impellerStandard
Primary shaft sealBQQE
Code for shaft sealBQQE
Shaft seal arrangementSingle
Actual impeller diameter151 mm
Nominal impeller diameter160
Номинальный напор20.73 m
Номинальный расход182.7 m³/h
Pump speed on which pump data are based2960 rpm
Данные электрооборудования
Rated speed2960 rpm
Rated current29.5/16.8 A
Rated power - P215 kW
Starting current1040-1130 %
IE Efficiency classIE4
Cos phi - power factor0.86-0.83
Built-in motor protectionPTC
Тип двигателя160LB
Число полюсов2
Motor efficiency at 1/2 load94.0-93.5 %
Motor efficiency at 3/4 load94.2-94.0 %
Mount. design. acc. IEC 34-7IM B35
Bearing insulation type N-endSteel bearing
Motor efficiency at full load93.3 %
Номин. напряжение3 x 380-400D/660-690Y V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)55 Dust/Jetting
Частота питающей сети50 Hz
