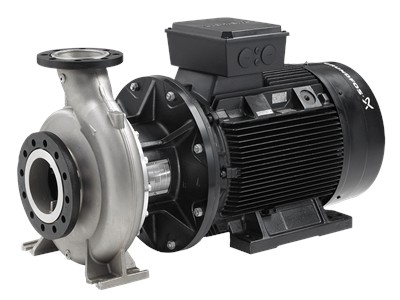

Консольно-моноблочные одноступенчатые насосыСерия: NBG
NBG 125-80-315/334 AAF3IESDAQFYW1
Консольно-моноблочные насосы по ISO 2858
Номер продукта
No.98519830
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5711496476440
№ продукта98519830
Наименование продуктаNBG 125-80-315/334 AAF3IESDAQFYW1
Другое
Вес (нетто)1500 kg
Вес (брутто)1580 kg
Language on pump nameplateGB
Объем поставки1.76 m³
Minimum efficiency index, MEI ≥0.69
Монтаж
Connect codeF3
Bearing lubricationGrease
Support block (Yes/No)N
Pipe connection standardEN 1092-1
Size of inlet connectionDN 125
Size of outlet connectionDN 80
Maximum ambient temperature55 °C
Pump housing with feet (Yes/No)Yes
Допустимое давлениеPN 25
Type key, code for pipework connectionF3
Макс. рабочее давление25 bar
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости0 .. 140 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
FlangeCast iron
Wear ringStainless steel
Material codeI
Code for rubberE
Корпус насосаStainless steel
Рабочее колесоStainless steel
Pump house, internal coatingNo coating
Type key, code for materialsI
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Pressure sensorN
Frequency converterNone
Технические данные
Pump versionA
Bearing designStandard
Shaft diameter42 mm
Curve toleranceISO9906:2012 3B
Type of impellerStandard
Primary shaft sealDAQF
Code for shaft sealDAQF
Shaft seal arrangementSingle
Actual impeller diameter334 mm
Nominal impeller diameter315
Номинальный напор149.8 m
Номинальный расход298.6 m³/h
Pump speed on which pump data are based2986 rpm
Данные электрооборудования
Rated speed2986 rpm
IE efficiencyIE4 96,5%
Rated current330/191 A
Rated power - P2200 kW
Starting current970 %
IE Efficiency classIE4
Cos phi - power factor0.91
Built-in motor protectionPTC
Тип двигателяINNOMOTICS
Число полюсов2
Motor efficiency at 1/2 load96.2 %
Motor efficiency at 3/4 load96.6 %
Mount. design. acc. IEC 34-7IM B35
Bearing insulation type N-endSteel bearing
Motor efficiency at full load96.5 %
Номин. напряжение3 x 380-420D/660-725Y V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz
