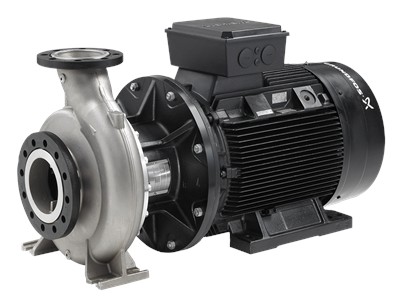

Консольно-моноблочные одноступенчатые насосыСерия: NBG
NBG 125-80-400.1/333 AIAF3NESDAQF2W1
Консольно-моноблочные насосы по ISO 2858
Номер продукта
No.98845232
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5712602286090
№ продукта98845232
Наименование продуктаNBG 125-80-400.1/333 AIAF3NESDAQF2W1
Другое
Вес (нетто)1290 kg
Вес (брутто)1370 kg
Language on pump nameplateGB
Объем поставки1.76 m³
Minimum efficiency index, MEI ≥0.45
Монтаж
Connect codeF3
Bearing lubricationGrease
Support block (Yes/No)N
Pipe connection standardEN 1092-1
Size of inlet connectionDN 125
Size of outlet connectionDN 80
Maximum ambient temperature40 °C
Pump housing with feet (Yes/No)Yes
Допустимое давлениеPN 25
Type key, code for pipework connectionF3
Макс. рабочее давление25 bar
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости0 .. 140 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
FlangeCast iron
Wear ringGraflon
Material codeN
Code for rubberE
Корпус насосаStainless steel
Рабочее колесоStainless steel
Pump house, internal coatingNo coating
Type key, code for materialsN
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Pressure sensorN
Frequency converterNone
Технические данные
Pump versionA
Bearing designStandard
Shaft diameter42 mm
Curve toleranceISO9906:2012 3B
Type of impellerStandard
Primary shaft sealDAQF
Code for shaft sealDAQF
Shaft seal arrangementSingle
Actual impeller diameter333 mm
Nominal impeller diameter400.1
Номинальный напор136.1 m
Номинальный расход230 m³/h
Pump speed on which pump data are based2988 rpm
Данные электрооборудования
Rated speed2988 rpm
IE efficiencyIE4 96,2%
Rated current220 A
Rated power - P2132 kW
Starting current980 %
IE Efficiency classIE4
Cos phi - power factor0.9
Built-in motor protectionPTC
Тип двигателяINNOMOTICS
Число полюсов2
Motor efficiency at 1/2 load95.6 %
Motor efficiency at 3/4 load96.2 %
Mount. design. acc. IEC 34-7IM B35
Bearing insulation type N-endCERAMIC SHAFT COATING
Motor efficiency at full load96.2 %
Номин. напряжение3 x 380-420D/660-725Y V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz
