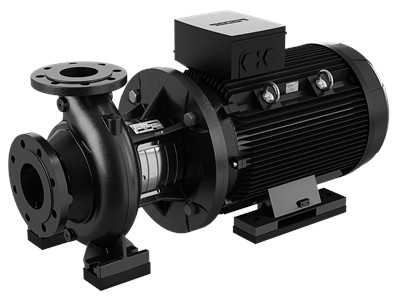

Консольно-моноблочные одноступенчатые насосыСерия: NBG
NBG 125-100-315/279 AASJ2AESBQQEOW3
Консольно-моноблочные насосы по ISO 2858
Номер продукта
No.98169285
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления воды в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5711490802832
№ продукта98169285
Наименование продуктаNBG 125-100-315/279 AASJ2AESBQQEOW3
Другое
Вес (нетто)318 kg
Вес (брутто)351 kg
Language on pump nameplateJP
Объем поставки0.951 m³
Minimum efficiency index, MEI ≥0.70
Монтаж
Connect codeJ2
Bearing lubricationGrease
Support block (Yes/No)Y
Pipe connection standardJIS B 2239
Size of inlet connectionDN 125
Size of outlet connectionDN 100
Maximum ambient temperature60 °C
Pump housing with feet (Yes/No)Yes
Допустимое давлениеPN 16
Type key, code for pipework connectionJ2
Макс. рабочее давление16 bar
Жидкость
Плотность998.2 kg/m³
Рабочая жидкостьWater
Диапазон температур жидкости-25 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ShaftStainless steel
Wear ringBronze
Material codeA
Code for rubberE
Корпус насосаCast iron
Рабочее колесоCast iron
Pump house, internal coatingCED
Type key, code for materialsA
Type key, code for rubber components. E = EPDM, V=FKME
Управление
Pressure sensorN
Frequency converterNone
Технические данные
Pump versionAS
Bearing designStandard
Shaft diameter42 mm
Curve toleranceISO9906:2012 3B
Type of impellerStandard
Primary shaft sealBQQE
Code for shaft sealBQQE
Shaft seal arrangementSingle
Actual impeller diameter279 mm
Nominal impeller diameter315
Номинальный напор24.27 m
Номинальный расход156.2 m³/h
Pump speed on which pump data are based1480 rpm
Данные электрооборудования
Rated speed1480 rpm
IE efficiencyIE3 93,1%
Rated current60.2/30.1 A
Rated power - P215 kW
Starting current730 %
IE Efficiency classIE3
Cos phi - power factor0.77
Built-in motor protectionPTC
Тип двигателя160L
Число полюсов4
Motor efficiency at 1/2 load91.9 %
Motor efficiency at 3/4 load93.0 %
Mount. design. acc. IEC 34-7IM B35
Bearing insulation type N-endSteel bearing
Motor efficiency at full load93.1 %
Номин. напряжение3 x 200DD/400D V
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)55 (Protect. water jets/dust)
Частота питающей сети50 Hz
