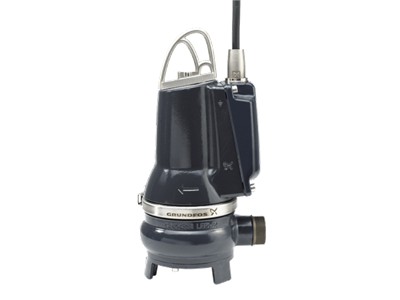

Погружные канализационные насосыСерия: EF
EF30.50 .15.E.Ex.2.50B
Дренажные и канализационные насосы
Номер продукта
96878449
EAN код
5700312550273
Вес нетто
46.4 кг
Вес брутто
51.8 кг
Страна происхождения
HU
Материал
Чугун
Области применения
- Промышленные сточные воды
- Отвод сточных вод
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5700312550273
№ продукта96878449
Цена без НДС€ 3023
Наименование продуктаEF30.50 .15.E.Ex.2.50B
Другое
Вес(Нетто)46.4 кг
Вес(Брутто)51.8 кг
ТН ВЭД ЕАЭС Код84137021
Датский номер VVS391293682
Cтрана происхожденияHU
Монтаж
Auto coupling97644486
Допустимое давлениеPN 10
Макс. рабочее давление6 бар
Диаметр обсадной колонны2 inch
Установка сухая / погружнаяSUBMERGED
Автоматическая трубная муфтаY
Максимальная глубина установки7 м
Стандарт трубного присоединенияR
Диапазон температуры окружающей среды0 .. 40 °C
Жидкость
Плотность998.2 кг/м³
Диапазон температур жидкости0 .. 40 °C
Температура перекачиваемой жидкости20 °C
Материалы
Корпус насосаЧугун
Рабочее колесоЧугун
Рабочее колесо, EN/DINEN-GJS-500-7
Материал корпуса насоcаEN-JL-1030
Система управления
AUTOADAPTДа
Реле влажностибез реле влажности
Блок управленияне включен
Дополнительный I/OBuild in
Датчик воды в маслебез датчика воды в масле
Технические данные
СертификатыEN 12050-2
Номинальный напор11.9 м
Максимальный напор21.7 м
Номинальный расход5.61 л/с
Тип рабочего колесаSEMI OPEN
Максимальный расход11.1 л/с
Макс. гидравлическое КПД64 %
Вторичное уплотнение валаLIPSEAL
Допуски по рабочим хар-камISO9906:2012 3B2
Первичное уплотнение валаSiC/SiC
Максимальный размер включений30 мм
Данные электрооборудования
Мощность P12.2 кВт
Пусковой ток21 A
Сетевая вилкаБез штекера
Момент инерции0.0039 кг м²
Способ запускаDirect-on-line (DOL)
Номинальный ток3.8 A
Номин.напряжение3 x 400-415 В
Стандарт. Ex-защитыPTO
Количество полюсов2
Класс изоляции (IEC 85)F
Тип силового кабеляLYNIFLEX
Допуст.откл-е напряж+6/-10 %
Степень защиты (IEC 34-5)IP68
Cos phi - коэф-нт мощности0.88
Длина силового кабеля10 м
Частота питающей сети50 Hz
Номинальная мощность P21.5 кВт
Макс. число пусков в час30
Взрывозащищенное исполнениеда
Распределение крутящего момента12 Нм
Cos phi - коэф. мощности при 1/2 нагрузки0.71
Cos phi - коэф. мощности при 3/4 нагрузки0.81
Скорость вращения электродвигателя2720 об/м
Расчетное значение тока без нагрузки1.9 A
Расчетное значение тока от 1/2 нагрузки2.4 A
Расчетное значение тока от 3/4 нагрузки3 A
Крутящий момент заторможенного ротора11 Нм
Эффективность двигателя при 3/4 нагрузки68 %
Эффективность электродвигателя при 1/2 нагрузки63 %
Эффективность электродвигателя при полной нагрузке67 %
