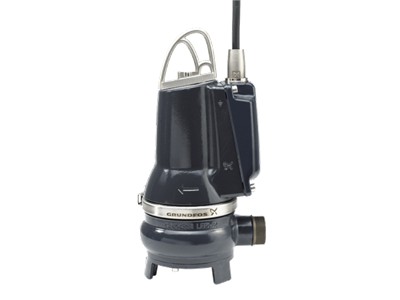

Погружные канализационные насосыСерия: EF
EF30.50 .06.E.2.1.502
Дренажные и канализационные насосы
Номер продукта
96877508
EAN код
5700312521433
Вес нетто
44.9 кг
Вес брутто
50.2 кг
Страна происхождения
HU
Материал
Чугун
Области применения
- Промышленные сточные воды
- Отвод сточных вод
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5700312521433
№ продукта96877508
Цена без НДС€ 2424
Наименование продуктаEF30.50 .06.E.2.1.502
Другое
Вес(Нетто)44.9 кг
Вес(Брутто)50.2 кг
ТН ВЭД ЕАЭС Код84137021
№ NRF в Норвегии9045585
Датский номер VVS391292612
Финский номер LVI4822607
Шведский номер RSK5885968
Cтрана происхожденияHU
Монтаж
Auto coupling97644486
Допустимое давлениеPN 10
Макс. рабочее давление6 бар
Диаметр обсадной колонны2 inch
Установка сухая / погружнаяSUBMERGED
Автоматическая трубная муфтаY
Максимальная глубина установки7 м
Стандарт трубного присоединенияR
Диапазон температуры окружающей среды0 .. 40 °C
Жидкость
Плотность998.2 кг/м³
Диапазон температур жидкости0 .. 40 °C
Температура перекачиваемой жидкости20 °C
Материалы
Корпус насосаЧугун
Рабочее колесоЧугун
Рабочее колесо, EN/DINEN-GJS-500-7
Материал корпуса насоcаEN-JL-1030
Система управления
AUTOADAPTДа
Реле влажностибез реле влажности
Блок управленияне включен
Дополнительный I/OBuild in
Датчик воды в маслебез датчика воды в масле
Технические данные
СертификатыEN 12050-2
Номинальный напор18 м
Максимальный напор12.6 м
Номинальный расход8.1 л/с
Тип рабочего колесаSEMI OPEN
Максимальный расход7.78 л/с
Макс. гидравлическое КПД63 %
Вторичное уплотнение валаLIPSEAL
Допуски по рабочим хар-камISO9906:2012 3B2
Первичное уплотнение валаSiC/SiC
Максимальный размер включений30 мм
Данные электрооборудования
Мощность P11 кВт
Пусковой ток38 A
Сетевая вилкаБез штекера
Момент инерции0.0035 кг м²
Способ запускаDirect-on-line (DOL)
Номинальный ток6.5 A
Номин.напряжение1 x 230 В
Стандарт. Ex-защитыPTO
Количество полюсов2
Класс изоляции (IEC 85)F
Тип силового кабеля07RN8-F
Допуст.откл-е напряж+6/-10 %
Степень защиты (IEC 34-5)IP68
Cos phi - коэф-нт мощности0.90
Длина силового кабеля10 м
Частота питающей сети50 Hz
Номинальная мощность P20.6 кВт
Макс. число пусков в час30
Размер конденсатора - работа20 мкФ
Взрывозащищенное исполнениенет
Распределение крутящего момента7 Нм
Cos phi - коэф. мощности при 1/2 нагрузки0.81
Cos phi - коэф. мощности при 3/4 нагрузки0.86
Скорость вращения электродвигателя2920 об/м
Расчетное значение тока без нагрузки2.6 A
Расчетное значение тока от 1/2 нагрузки3.4 A
Расчетное значение тока от 3/4 нагрузки4.1 A
Крутящий момент заторможенного ротора6.5 Нм
Эффективность двигателя при 3/4 нагрузки55 %
Эффективность электродвигателя при 1/2 нагрузки42 %
Эффективность электродвигателя при полной нагрузке61 %
