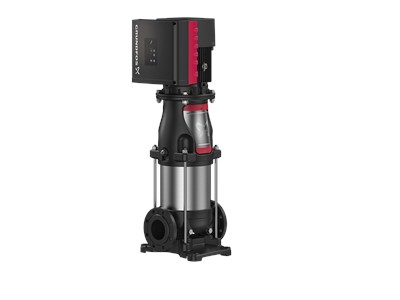

CRE 95-2 A-F-A-E-HQQE
Вертикальный многоступенчатый центробежный насос со встроенным преобразователем частоты. Головная часть и основание насоса изготовлены из чугуна, все остальные детали, контактирующие с рабочей средой, изготовлены из нержавеющей стали (EN 1.4301).
Номер продукта
93192255
EAN код
5715469039656
Вес нетто
200 кг
Вес брутто
270 кг
Класс защиты
IP55
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715469039656
№ продукта93192255
Наименование продуктаCRE 95-2 A-F-A-E-HQQE
Другое
Config. file no93189784
Вес(Нетто)200 кг
Вес(Брутто)270 кг
Объем поставки1.14 м³
Разгрузочная гидропятаНет
Минимальный индекс эффективности, MEI ≥0.70
Монтаж
Код присоединенияF
Допустимое давлениеPN 16
Макс. рабочее давление16 бар
Размер напорного патрубкаDN 100
Положение клеммной коробки6
Размер всасывающего патрубкаDN 100
Размер фланца электродвигателяFF300
Стандарт трубного присоединенияDIN
Макс. давление при заданной темп-ре16 бар / 120 °C
Максимальная температура окружающей среды40 °C
Типовое обозначение, код трубного соединенияF
Жидкость
Плотность998.2 кг/м³
Рабочая жидкостьВода
Диапазон температур жидкости-20 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ОснованиеВысокопрочный чугун с ШГ
ПодшипникWC/WC
Код резиныE
Код материалаA
Рабочее колесоНержавеющая сталь
Опорный подшипникGraflon
Рабочее колесо, EN/DINEN 1.4301
Рабочее колесо, AISI/ASTMAISI 304
Материал, сертифицирован поЕвропейским стандартам
Типовое обозначение, код материаловA
Тип модели, код для резиновых компонентов. E = EPDM, V=FKME
Система управления
Датчик давленияН
Функциональный модульFM310 - Advanced
Преобразователь частотыВстроен.
Положение клеммной коробки6
Технические данные
Low NPSHНет
МодельA
СертификатыCE,UKCA,SEPRO
Рабочие колеса2
Тип исполненияA
Исполнение насосаA
Номинальный напор67.3 м
Максимальный напор90.6 м
Номинальный расход114 м³/ч
Тип установки уплотненияОдинарное
Допуски по рабочим хар-камISO9906:2012 3B
Первичное уплотнение валаHQQE
Код торцевого уплотнения валаHQQE
Расположение насоса при монтажеВЕРТИКАЛЬН.
Сертифицирован для питьевой водыACS,WRAS
Число рабочих колес с уменьшенным диаметром0
Скорость насоса, при которой расчитаны его характеристики3574 об/м
Данные электрооборудования
Номинальный ток43.8-37.6 A
Класс энергоэфф-тиIE5
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Номинальная скорость360-4000 об/м
Тип электродвигателя180MH
Частота питающей сети50 / 60 Hz
Номинальное напряжение3 x 400-480 В
Номинальная мощность - P226 кВт
Стандарт электродвигателяIEC
Cos фи - характеристика мощности0.94
Сервис-фактор электродвигателя0.00
Энергия (Р2), необходимая для насоса26 кВт
Встроенная защита электродвигателяELEC
Крупно / малогабаритный электродвигательЭл-тель стандартного типоразмера
Эффективность электродвигателя при полной нагрузке92.9 %
