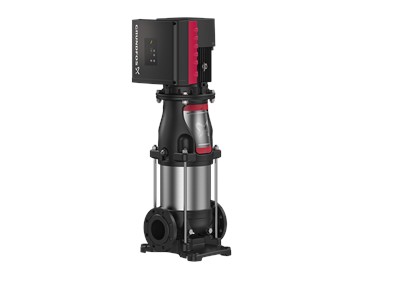

CRE 155-1-1 A-F-A-V-HQQV
Вертикальный многоступенчатый центробежный насос со встроенным преобразователем частоты. Головная часть и основание насоса изготовлены из чугуна, все остальные детали, контактирующие с рабочей средой, изготовлены из нержавеющей стали (EN 1.4301).
Номер продукта
92959124
EAN код
5715122175943
Вес нетто
224 кг
Вес брутто
293 кг
Класс защиты
IP55
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715122175943
№ продукта92959124
Цена без НДС€ 15236
Наименование продуктаCRE 155-1-1 A-F-A-V-HQQV
Другое
Config. file no92938481
Вес(Нетто)224 кг
Вес(Брутто)293 кг
Объем поставки1.14 м³
Разгрузочная гидропятаНет
Минимальный индекс эффективности, MEI ≥0.70
Монтаж
Код присоединенияF
Допустимое давлениеPN 16
Макс. рабочее давление16 бар
Размер напорного патрубкаDN 150
Положение клеммной коробки6
Размер всасывающего патрубкаDN 150
Размер фланца электродвигателяFF300
Стандарт трубного присоединенияDIN
Макс. давление при заданной темп-ре16 бар / 90 °C
Максимальная температура окружающей среды50 °C
Типовое обозначение, код трубного соединенияF
Жидкость
Плотность998.2 кг/м³
Рабочая жидкостьВода
Диапазон температур жидкости-20 .. 90 °C
Температура перекачиваемой жидкости20 °C
Материалы
ОснованиеВысокопрочный чугун с ШГ
ПодшипникWC/WC
Код резиныV
Код материалаA
Рабочее колесоНержавеющая сталь
Опорный подшипникGraflon
Рабочее колесо, EN/DINEN 1.4301
Рабочее колесо, AISI/ASTMAISI 304
Материал, сертифицирован поЕвропейским стандартам
Типовое обозначение, код материаловA
Тип модели, код для резиновых компонентов. E = EPDM, V=FKMV
Система управления
Датчик давленияН
Функциональный модульFM310 - Advanced
Преобразователь частотыВстроен.
Положение клеммной коробки6
Технические данные
Low NPSHНет
МодельA
СертификатыCE,UKCA,SEPRO
Рабочие колеса1
Тип исполненияA
Исполнение насосаA
Номинальный напор28 м
Максимальный напор45.8 м
Номинальный расход186 м³/ч
Тип установки уплотненияОдинарное
Допуски по рабочим хар-камISO9906:2012 3B
Первичное уплотнение валаHQQV
Код торцевого уплотнения валаHQQV
Расположение насоса при монтажеВЕРТИКАЛЬН.
Сертифицирован для питьевой водыACS,WRAS
Число рабочих колес с уменьшенным диаметром1
Скорость насоса, при которой расчитаны его характеристики3559 об/м
Данные электрооборудования
Номинальный ток33.0-27.8 A
Класс энергоэфф-тиIE5
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Номинальная скорость360-4000 об/м
Тип электродвигателя160LB
Частота питающей сети50 / 60 Hz
Номинальное напряжение3 x 380-480 В
Номинальная мощность - P218.5 кВт
Стандарт электродвигателяIEC
Cos фи - характеристика мощности0.94-0.92
Сервис-фактор электродвигателя0.00
Энергия (Р2), необходимая для насоса18.5 кВт
Встроенная защита электродвигателяELEC
Крупно / малогабаритный электродвигательЭл-тель стандартного типоразмера
Эффективность электродвигателя при полной нагрузке92.8 %
