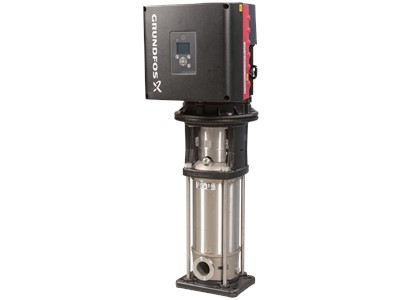

CRIE 20-4 A-CA-A-E-HQQE
Вертикальные многоступенчатые центробежные насосы со встроенным частотным преобразователем. Материалы, контактирующие с жидкостью - нержавеющая сталь (EN 1.4301).
Номер продукта
93149417
EAN код
5715468490274
Вес нетто
81 кг
Вес брутто
109 кг
Класс защиты
IP55
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715468490274
№ продукта93149417
Наименование продуктаCRIE 20-4 A-CA-A-E-HQQE
Другое
Config. file no93170329
Вес(Нетто)81 кг
Вес(Брутто)109 кг
Объем поставки0.37 м³
Минимальный индекс эффективности, MEI ≥0.70
Монтаж
Код присоединенияCA
Допустимое давлениеPN 25
Макс. рабочее давление16 бар
Размер напорного патрубкаDN 50
Положение клеммной коробки6
Размер всасывающего патрубкаDN 50
Размер фланца электродвигателяFF265
Стандарт трубного присоединенияFlexiClamp
Макс. давление при заданной темп-ре16 бар / 120 °C
Максимальная температура окружающей среды50 °C
Типовое обозначение, код трубного соединенияCA
Жидкость
Плотность998.2 кг/м³
Рабочая жидкостьВода
Диапазон температур жидкости-20 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ОснованиеНержавеющая сталь
ПодшипникSIC
Код резиныE
Код материалаA
Рабочее колесоНержавеющая сталь
Рабочее колесо, EN/DINEN 1.4301
Рабочее колесо, AISI/ASTMAISI 304
Типовое обозначение, код материаловA
Тип модели, код для резиновых компонентов. E = EPDM, V=FKME
Система управления
Датчик давленияН
Панель управленияСтандарт
Функциональный модульFM310 - Advanced
Преобразователь частотыВстроен.
Положение клеммной коробки6
Технические данные
Low NPSHНет
МодельA
Ступени4
СертификатыCE,UKCA,SEPRO,RCM,
Рабочие колеса4
Тип исполненияA
Исполнение насосаA
Номинальный напор75.94 м
Максимальный напор105.7 м
Номинальный расход25.9 м³/ч
Тип установки уплотненияОдинарное
Допуски по рабочим хар-камISO9906:2012 3B
Первичное уплотнение валаHQQE
Код торцевого уплотнения валаHQQE
Расположение насоса при монтажеВЕРТИКАЛЬН.
Сертифицирован для питьевой водыWRAS,ACS
Число рабочих колес с уменьшенным диаметром0
Скорость насоса, при которой расчитаны его характеристики3733 об/м
Данные электрооборудования
Номинальный ток14.1-11.2 A
Класс энергоэфф-тиIE5
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Номинальная скорость360-4000 об/м
Тип электродвигателя132SF
Частота питающей сети50 / 60 Hz
Номинальное напряжение3 x 380-500 В
Номинальная мощность - P27.5 кВт
Стандарт электродвигателяIEC
Cos фи - характеристика мощности0.93-0.89
Сервис-фактор электродвигателя0.00
Энергия (Р2), необходимая для насоса7.5 кВт
Встроенная защита электродвигателяELEC
Крупно / малогабаритный электродвигательЭл-тель стандартного типоразмера
Эффективность электродвигателя при полной нагрузке92.5 %
