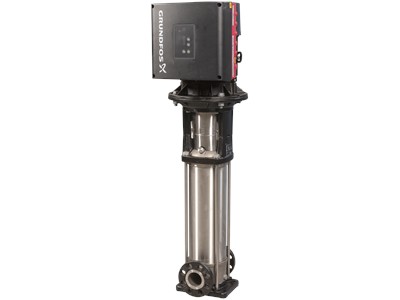

CRIE 20-4 B-FGJ-A-E-HQQE

Name: Пневмоэлемент
Address: ул. Елькина, 63, Челябинск, Челябинская область, 454091, RU
Telephone: +7 (351) 750-51-84
Price range: ₽₽

Вертикальные многоступенчатые центробежные насосы со встроенным частотным преобразователем. Материалы, контактирующие с жидкостью - нержавеющая сталь (EN 1.4301).

Номер продукта

93149657

EAN код

5715468495033

Вес нетто

106 кг

Вес брутто

137 кг

Класс защиты

IP55

Области применения

Отопление в коммерческих зданиях
Кондиционирование воздуха в коммерческих зданиях
Повышение давления в коммерческих зданиях

Цена по запросу

Оставьте заявку и мы подготовим коммерческое предложение

Или позвоните: +7 (351) 750-51-84

Технические характеристики

Блок_0

EAN код5715468495033

№ продукта93149657

Наименование продуктаCRIE 20-4 B-FGJ-A-E-HQQE

Другое

Config. file no93170835

Вес(Нетто)106 кг

Вес(Брутто)137 кг

Объем поставки0.619 м³

Минимальный индекс эффективности, MEI ≥0.70

Монтаж

Код присоединенияFGJ

Допустимое давлениеPN 25

Макс. рабочее давление16 бар

Размер входного фланца300 lb

Размер напорного патрубкаDN 50

Положение клеммной коробки6

Размер всасывающего патрубкаDN 50

Размер фланца электродвигателяFF300

Стандарт трубного присоединенияDIN / ANSI / JIS

Макс. давление при заданной темп-ре16 бар / 120 °C

Максимальная температура окружающей среды50 °C

Типовое обозначение, код трубного соединенияFGJ

Жидкость

Плотность998.2 кг/м³

Рабочая жидкостьВода

Диапазон температур жидкости-20 .. 120 °C

Температура перекачиваемой жидкости20 °C

Материалы

ОснованиеНержавеющая сталь

ПодшипникSIC

Код резиныE

Код материалаA

Рабочее колесоНержавеющая сталь

Рабочее колесо, EN/DINEN 1.4301

Рабочее колесо, AISI/ASTMAISI 304

Типовое обозначение, код материаловA

Тип модели, код для резиновых компонентов. E = EPDM, V=FKME

Система управления

Датчик давленияН

Панель управленияСтандарт

Функциональный модульFM310 - Advanced

Преобразователь частотыВстроен.

Положение клеммной коробки6

Технические данные

Low NPSHНет

МодельA

Ступени4

СертификатыCE,UKCA,SEPRO,RCM,

Рабочие колеса4

Тип исполненияB

Исполнение насосаB

Номинальный напор87.18 м

Максимальный напор105.7 м

Номинальный расход27.76 м³/ч

Тип установки уплотненияОдинарное

Допуски по рабочим хар-камISO9906:2012 3B

Первичное уплотнение валаHQQE

Код торцевого уплотнения валаHQQE

Расположение насоса при монтажеВЕРТИКАЛЬН.

Сертифицирован для питьевой водыWRAS,ACS

Число рабочих колес с уменьшенным диаметром0

Скорость насоса, при которой расчитаны его характеристики4000 об/м

Данные электрооборудования

Номинальный ток20.3-16.0 A

Класс энергоэфф-тиIE5

Класс изоляции (IEC 85)F

Степень защиты (IEC 34-5)IP55

Номинальная скорость360-4000 об/м

Тип электродвигателя160MH

Частота питающей сети50 / 60 Hz

Номинальное напряжение3 x 380-500 В

Номинальная мощность - P211 кВт

Стандарт электродвигателяIEC

Cos фи - характеристика мощности0.93-0.90

Сервис-фактор электродвигателя0.00

Энергия (Р2), необходимая для насоса11 кВт

Встроенная защита электродвигателяELEC

Крупно / малогабаритный электродвигатель1 шаговый переразмеренный двигатель

Эффективность электродвигателя при полной нагрузке93.1 %
