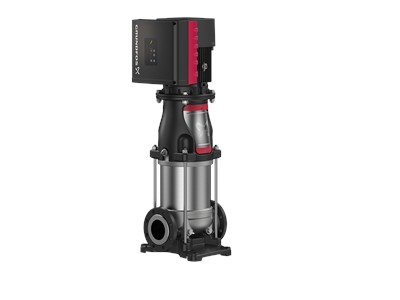

CRNE 125-1-1 A-F-A-E-HQQE
Вертикальный многоступенчатый центробежный насос со встроенным преобразователем частоты. Материалы насоса, контактирующие с жидкостью, выполнены из высококачественной нержавеющей стали (EN 1.4401).
Номер продукта
92959083
EAN код
5715122175240
Вес нетто
233 кг
Вес брутто
297 кг
Класс защиты
IP55
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715122175240
№ продукта92959083
Цена без НДС€ 15019
Наименование продуктаCRNE 125-1-1 A-F-A-E-HQQE
Другое
Config. file no92938410
Вес(Нетто)233 кг
Вес(Брутто)297 кг
Объем поставки1.14 м³
Разгрузочная гидропятаНет
Минимальный индекс эффективности, MEI ≥0.70
Монтаж
Код присоединенияF
Допустимое давлениеPN 16
Макс. рабочее давление16 бар
Размер напорного патрубкаDN 150
Положение клеммной коробки6
Размер всасывающего патрубкаDN 150
Размер фланца электродвигателяFF300
Стандарт трубного присоединенияDIN
Макс. давление при заданной темп-ре16 бар / 120 °C
Максимальная температура окружающей среды50 °C
Типовое обозначение, код трубного соединенияF
Жидкость
Плотность998.2 кг/м³
Рабочая жидкостьВода
Диапазон температур жидкости-20 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ОснованиеНержавеющая сталь
ПодшипникWC/WC
Код резиныE
Код материалаA
Рабочее колесоНержавеющая сталь
Опорный подшипникGraflon
Рабочее колесо, EN/DINEN 1.4401
Рабочее колесо, AISI/ASTMAISI 316
Материал, сертифицирован поЕвропейским стандартам
Типовое обозначение, код материаловA
Тип модели, код для резиновых компонентов. E = EPDM, V=FKME
Система управления
Датчик давленияН
Функциональный модульFM310 - Advanced
Преобразователь частотыВстроен.
Положение клеммной коробки6
Технические данные
Low NPSHНет
МодельA
СертификатыCE,UKCA,SEPRO
Рабочие колеса1
Тип исполненияA
Исполнение насосаA
Номинальный напор24.4 м
Максимальный напор37.7 м
Номинальный расход150 м³/ч
Тип установки уплотненияОдинарное
Допуски по рабочим хар-камISO9906:2012 3B
Первичное уплотнение валаHQQE
Код торцевого уплотнения валаHQQE
Расположение насоса при монтажеВЕРТИКАЛЬН.
Сертифицирован для питьевой водыACS,WRAS
Число рабочих колес с уменьшенным диаметром1
Скорость насоса, при которой расчитаны его характеристики3556 об/м
Данные электрооборудования
Номинальный ток26.7-22.0 A
Класс энергоэфф-тиIE5
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
Номинальная скорость360-4000 об/м
Тип электродвигателя160MA
Частота питающей сети50 / 60 Hz
Номинальное напряжение3 x 380-480 В
Номинальная мощность - P215 кВт
Стандарт электродвигателяIEC
Cos фи - характеристика мощности0.94-0.92
Сервис-фактор электродвигателя0.00
Энергия (Р2), необходимая для насоса15 кВт
Встроенная защита электродвигателяELEC
Крупно / малогабаритный электродвигательЭл-тель стандартного типоразмера
Эффективность электродвигателя при полной нагрузке92.8 %
