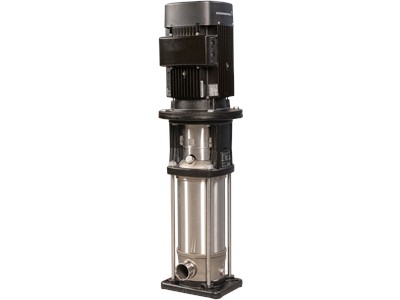

CRI 20-4 A-P-A-E-HQQE
Вертикальный многоступенчатый центробежный насос с одинаковым уровнем расположения портов всасывания и нагнетания. Насосная часть и плита-основание сделаны из чугуна, остальные проточные части - из нержавеющей стали (EN 1.4301)
Номер продукта
93389498
EAN код
5715471878939
Вес нетто
91 кг
Вес брутто
113 кг
Класс защиты
55 Dust/Jetting
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715471878939
№ продукта93389498
Наименование продуктаCRI 20-4 A-P-A-E-HQQE
Другое
Вес(Нетто)91 кг
Вес(Брутто)113 кг
Объем поставки0.234 м³
Минимальный индекс эффективности, MEI ≥0.70
Монтаж
Код присоединенияP
Допустимое давлениеPN 50
Макс. рабочее давление16 бар
Размер напорного патрубкаDN 50
Положение клеммной коробки6
Размер всасывающего патрубкаDN 50
Размер фланца электродвигателяFF265
Стандарт трубного присоединенияPJE
Макс. давление при заданной темп-ре16 бар / 120 °C
Максимальная температура окружающей среды60 °C
Типовое обозначение, код трубного соединенияP
Жидкость
Плотность998.2 кг/м³
Рабочая жидкостьВода
Диапазон температур жидкости-20 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ОснованиеНержавеющая сталь
ПодшипникSIC
Код резиныE
Код материалаA
Рабочее колесоНержавеющая сталь
Рабочее колесо, EN/DINEN 1.4301
Рабочее колесо, AISI/ASTMAISI 304
Типовое обозначение, код материаловA
Тип модели, код для резиновых компонентов. E = EPDM, V=FKME
Система управления
Преобразователь частотыОтсут.
Положение клеммной коробки6
Технические данные
Low NPSHНет
МодельA
Ступени4
СертификатыCE,EAC,UKCA,SEPRO,
Рабочие колеса4
Тип исполненияA
Исполнение насосаA
Номинальный напор46.7 м
Максимальный напор58.8 м
Номинальный расход21 м³/ч
Тип установки уплотненияОдинарное
Допуски по рабочим хар-камISO9906:2012 3B
Первичное уплотнение валаHQQE
Код торцевого уплотнения валаHQQE
Расположение насоса при монтажеВЕРТИКАЛЬН.
Сертифицирован для питьевой водыWRAS,ACS
Число рабочих колес с уменьшенным диаметром0
Скорость насоса, при которой расчитаны его характеристики2919 об/м
Данные электрооборудования
Пусковой ток950-1010 %
Номинальный ток11.2/6.50 A
Класс энергоэфф-тиIE4
Количество полюсов2
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)55 Dust/Jetting
Номинальная скорость2940-2950 об/м
Тип электродвигателя132SB
Частота питающей сети50 Hz
Номинальное напряжение3 x 380-400D/660-690Y В
Номинальная мощность - P25.5 кВт
Стандарт электродвигателяIEC
Cos фи - характеристика мощности0.84-0.81
Энергия (Р2), необходимая для насоса5.5 кВт
Встроенная защита электродвигателяPTC
Эффективность двигателя при 3/4 нагрузки92.1-91.8 %
Эффективность электродвигателя при 1/2 нагрузки91.5-91.1 %
Эффективность электродвигателя при полной нагрузке90.9 %
