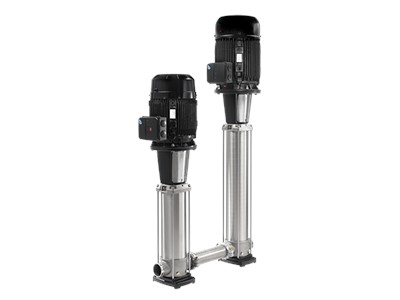

CRN 45-12 S-P-A-E-HQQE
Вертикальные многоступенчатые центробежные насосы с одинаковым уровнем расположения портов всасывания и нагнетания. Насосная голова и плита-основание сделаны из чугуна, остальные проточные части- из нержавеющей стали (EN 1.4301)
Номер продукта
97515508
EAN код
5700317276949
Вес нетто
450 кг
Вес брутто
550 кг
Материал
Нержавеющая сталь
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5700317276949
№ продукта97515508
Наименование продуктаCRN 45-12 S-P-A-E-HQQE
Другое
Вес(Нетто)450 кг
Вес(Брутто)550 кг
Датский номер VVS385917520
Минимальный индекс эффективности MEI ≥0.70
Монтаж
Код присоединенияP
Диаметр обсадной колонны4 inch
Размер фланца электродвигателяFF400
Стандарт трубного присоединенияPJE
Макс. давление при заданной темп-ре50 бар / 120 °C
Максимальная температура окружающей среды55 °C
Типовое обозначение, код трубного соединенияP
Жидкость
Плотность998.2 кг/м³
Рабочая жидкостьВода
Диапазон температур жидкости-20 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
Код резиныE
Код материалаA
Корпус насосаНержавеющая сталь
Рабочее колесоНержавеющая сталь
Типовое обозначение, код материаловA
Тип модели, код для резиновых компонентов. E = EPDM, V=FKME
Система управления
Преобразователь частотыОтсут.
Технические данные
Low NPSHНет
МодельB
Ступени12
СертификатыCE,UKCA
Рабочие колеса12
Тип исполненияS
Исполнение насосаS
Допуски по рабочим хар-камISO9906:2012 3B
Первичное уплотнение валаHQQE
Код торцевого уплотнения валаHQQE
Сертифицирован для питьевой водыACS
Скорость насоса, при которой рассчитаны его характеристики2960 об/м
Данные электрооборудования
Пусковой ток690 %
Номинальный ток78/45 A
Класс энергоэфф-тиIE3
Количество полюсов2
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
ЭнергоэффективностьIE3 94,0%
Номинальная скорость2960 об/м
Тип электродвигателяINNOMOTICS
Частота питающей сети50 Hz
Номинальное напряжение3 x 380-420D/660-725Y В
Номинальная мощность - P245 кВт
Стандарт электродвигателяIEC
Cos фи - характеристика мощности0.89
Встроенная защита электродвигателяPTC
Эффективность двигателя при 3/4 нагрузки94.5 %
Эффективность электродвигателя при 1/2 нагрузки94.4 %
Эффективность электродвигателя при полной нагрузке94.0 %
Документация
Инструкции по технике безопасности
Прочее
PDFE-Pumps (Сервисная инструкция)PDFCR, CRI 5 Deep Well (Service Kit Catalogue)PDFCR HS (Service Kit Catalogue)PDFCRN MAGdrive (Correction sheet)PDFCR, CRI, CRN, CRE, CRIE, CRNE (RU/KZ/KG/AM version) (PIOI)PDFCRE, CRIE, CRNE, CRTE, MTRE, CME до 11 кВт (RU/KZ version) (PIOI)PDFFire Mono CR, Mono CR (RU/KZ version) (PIOI)PDFCRE, CRIE, CRNE, CRTE, MTRE, CME (свыше 11 кВт) (RU/KZ version) (PIOI)PDFПОВТОРНОЕ ИСПОЛЬЗОВАНИЕ ТЕХНИЧЕСКОЙ ВОДЫ (Брошюра о продукте)
Руководства по монтажу и эксплуатации
PDFCR, CRN 95-255 (Паспорт, Руководство по монтажу и эксплуатации)PDFCRE, CRIE, CRNE, SPKE, MTRE, CME, BMS - E-pumps with MGE Model J, K motor (Руководство по монтажу и эксплуатации)PDFCRE, CRIE, CRNE, MTRE, CME (Installation and operating instructions)PDFCRE, CRIE, CRNE, SPKE, MTRE, MTHE, CME 0.37-11 kW (I & O instructions)PDFCRE, CRIE, CRNE, CRTE, SPKE, MTRE, CME, BMS hp, MGE 15-22 kW (I & O instructions)PDFCRN MAGdrive (Installation and operating instructions)
