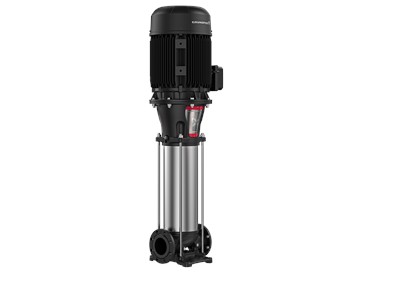

CR 255-1-1 A-F-A-E-HQQE
Вертикальный многоступенчатый центробежный насос с одинаковым уровнем расположения портов всасывания и нагнетания.Головная часть и основание насоса выполнены из чугуна. Все остальные смачиваемые детали выполнены из нержавеющей стали (EN 1.4301)
Номер продукта
93435323
EAN код
5715472674684
Вес нетто
544 кг
Вес брутто
691 кг
Класс защиты
IP55
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715472674684
№ продукта93435323
Наименование продуктаCR 255-1-1 A-F-A-E-HQQE
Другое
Вес(Нетто)544 кг
Вес(Брутто)691 кг
Объем поставки2.04 м³
Разгрузочная гидропятаНет
Минимальный индекс эффективности, MEI ≥0.70
Монтаж
Код присоединенияF
Допустимое давлениеPN 16
Макс. рабочее давление16 бар
Размер напорного патрубкаDN 200
Положение клеммной коробки6
Размер всасывающего патрубкаDN 200
Размер фланца электродвигателяFF350
Стандарт трубного присоединенияDIN
Макс. давление при заданной темп-ре16 бар / 120 °C
Максимальная температура окружающей среды55 °C
Типовое обозначение, код трубного соединенияF
Жидкость
Плотность998.2 кг/м³
Рабочая жидкостьВода
Диапазон температур жидкости-20 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ОснованиеВысокопрочный чугун с ШГ
ПодшипникWC/WC
Код резиныE
Код материалаA
Рабочее колесоНержавеющая сталь
Опорный подшипникGraflon
Рабочее колесо, EN/DINEN 1.4401
Рабочее колесо, AISI/ASTMAISI 316
Материал, сертифицирован поЕвропейским стандартам
Типовое обозначение, код материаловA
Тип модели, код для резиновых компонентов. E = EPDM, V=FKME
Система управления
Преобразователь частотыОтсут.
Положение клеммной коробки6
Технические данные
Low NPSHНет
МодельA
Ступени1
ОхлаждениеIC 411
СертификатыCE,UKCA,SEPRO
Рабочие колеса1
Тип исполненияA
Исполнение насосаA
Номинальный напор28.9 м
Максимальный напор42.6 м
Номинальный расход255 м³/ч
Тип установки уплотненияОдинарное
Допуски по рабочим хар-камISO9906:2012 3B
Первичное уплотнение валаHQQE
Код торцевого уплотнения валаHQQE
Расположение насоса при монтажеВЕРТИКАЛЬН.
Число рабочих колес с уменьшенным диаметром1
Скорость насоса, при которой расчитаны его характеристики2973 об/м
Данные электрооборудования
Пусковой ток750 %
Номинальный ток51/30 A
Класс энергоэфф-тиIE4
Количество полюсов2
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
ЭнергоэффективностьIE4 94,5%
Номинальная скорость2970 об/м
Тип электродвигателяINNOMOTICS
Частота питающей сети50 Hz
Номинальное напряжение3 x 380-420D/660-725Y В
Номинальная мощность - P230 кВт
Стандарт электродвигателяIEC
Cos фи - характеристика мощности0.89
Энергия (Р2), необходимая для насоса30 кВт
Встроенная защита электродвигателяPTC
Эффективность двигателя при 3/4 нагрузки94.5 %
Эффективность электродвигателя при 1/2 нагрузки94.2 %
Эффективность электродвигателя при полной нагрузке94.5 %
