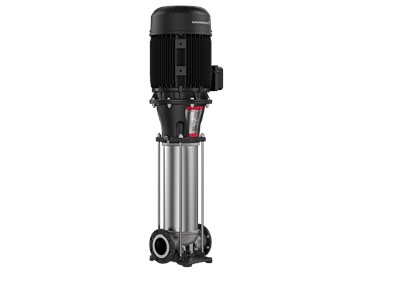

CRN 255-5-3 A-F-A-E-HQQE
Вертикальный многоступенчатый центробежный насос с расположенными на одном уровне всасывающим и напорным патрубками. Материалы насоса, контактирующие с жидкостью, выполнены из высококачественной нержавеющей стали (EN 1.4401).
Номер продукта
92905903
EAN код
5715121360159
Вес нетто
1520 кг
Вес брутто
1740 кг
Класс защиты
IP55
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715121360159
№ продукта92905903
Цена без НДС€ 67981
Наименование продуктаCRN 255-5-3 A-F-A-E-HQQE
Другое
Вес(Нетто)1520 кг
Вес(Брутто)1740 кг
Объем поставки3.91 м³
Разгрузочная гидропятаДа
Минимальный индекс эффективности, MEI ≥0.70
Монтаж
Код присоединенияF
Допустимое давлениеPN 40
Макс. рабочее давление40 бар
Размер напорного патрубкаDN 200
Положение клеммной коробки6
Размер всасывающего патрубкаDN 200
Размер фланца электродвигателяFF600
Стандарт трубного присоединенияDIN
Макс. давление при заданной темп-ре25 бар / 120 °C
Максимальная температура окружающей среды55 °C
Типовое обозначение, код трубного соединенияF
Жидкость
Плотность998.2 кг/м³
Рабочая жидкостьВода
Диапазон температур жидкости-20 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ОснованиеНержавеющая сталь
ПодшипникWC/WC
Код резиныE
Код материалаA
Рабочее колесоНержавеющая сталь
Опорный подшипникGraflon
Рабочее колесо, EN/DINEN 1.4401
Рабочее колесо, AISI/ASTMAISI 316
Разгрузочная гидропятаSiC/WC
Материал, сертифицирован поЕвропейским стандартам
Типовое обозначение, код материаловA
Тип модели, код для резиновых компонентов. E = EPDM, V=FKME
Система управления
Преобразователь частотыОтсут.
Положение клеммной коробки6
Технические данные
Low NPSHНет
МодельA
Ступени5
ОхлаждениеIC 411
СертификатыCE,UKCA,SEPRO
Рабочие колеса5
Тип исполненияA
Исполнение насосаA
Номинальный напор167.1 м
Максимальный напор222 м
Номинальный расход255 м³/ч
Тип установки уплотненияОдинарное
Допуски по рабочим хар-камISO9906:2012 3B
Первичное уплотнение валаHQQE
Код торцевого уплотнения валаHQQE
Расположение насоса при монтажеВЕРТИКАЛЬН.
Число рабочих колес с уменьшенным диаметром3
Скорость насоса, при которой расчитаны его характеристики2985 об/м
Данные электрооборудования
Пусковой ток960 %
Номинальный ток265/154 A
Класс энергоэфф-тиIE4
Количество полюсов2
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)IP55
ЭнергоэффективностьIE4 96,3%
Номинальная скорость2986 об/м
Тип электродвигателяINNOMOTICS
Частота питающей сети50 Hz
Номинальное напряжение3 x 380-420D/660-725Y В
Номинальная мощность - P2160 кВт
Стандарт электродвигателяIEC
Cos фи - характеристика мощности0.9
Энергия (Р2), необходимая для насоса160 кВт
Встроенная защита электродвигателяPTC
Эффективность двигателя при 3/4 нагрузки96.3 %
Эффективность электродвигателя при 1/2 нагрузки95.8 %
Эффективность электродвигателя при полной нагрузке96.3 %
