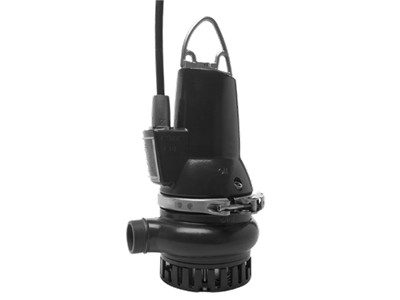

Погружные канализационные насосыСерия: DP
DP10.50 .15.A.2.50B
Дренажные насосы
Номер продукта
96104210
EAN код
5700396853864
Вес нетто
45.1 кг
Вес брутто
52.7 кг
Страна происхождения
DK
Материал
Чугун
Области применения
- Промышленные сточные воды
- Бытовые сточные воды
- Отвод сточных вод
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5700396853864
№ продукта96104210
Цена без НДС€ 3013
Наименование продуктаDP10.50 .15.A.2.50B
Другое
Вес(Нетто)45.1 кг
Вес(Брутто)52.7 кг
ТН ВЭД ЕАЭС Код84137029
Датский номер VVS391291332
Cтрана происхожденияDK
Монтаж
Auto coupling97644486
Выход насосаR 2
Допустимое давлениеPN 10
Макс. рабочее давление6 бар
Установка сухая / погружнаяSUBMERGED
Максимальная глубина установки7 м
Стандарт трубного присоединенияRs2
Диапазон температуры окружающей среды0 .. 40 °C
Жидкость
Плотность998.2 кг/м³
Диапазон температур жидкости0 .. 40 °C
Температура перекачиваемой жидкости20 °C
Материалы
Корпус насосаЧугун
Рабочее колесоЧугун
Рабочее колесо, EN/DINEN-GJS-500-7
Материал корпуса насоcаEN-GJL-250
Система управления
AUTOADAPTНет
Реле влажностибез реле влажности
Блок управленияВключен блок управления
Дополнительный I/OExternal
Датчик воды в маслебез датчика воды в масле
Технические данные
СертификатыLGA
Номинальный напор13.41 м
Максимальный напор20.1 м
Номинальный расход6.64 л/с
Тип рабочего колесаSEMI OPEN
Максимальный расход13.6 л/с
Макс. гидравлическое КПД66 %
Допуски по рабочим хар-камISO9906:2012 3B2
Первичное уплотнение валаSiC/SiC
Максимальный размер включений10 мм
Данные электрооборудования
Мощность P12.2 кВт
Схема пускаDirect-on-line (DOL)
Пусковой ток21 A
Сетевая вилкаCEE
Момент инерции0.0036 кг м²
Номинальный ток3.8 A
Тепловая защитавнутрен.
Номин.напряжение3 x 400-415 В
Стандарт. Ex-защитыPTO
Количество полюсов2
Класс изоляции (IEC 85)F
Тип силового кабеляH07RN-F
Допуст.откл-е напряж+6/-10 %
Степень защиты (IEC 34-5)IP68
Cos phi - коэф-нт мощности0.88
Длина силового кабеля10 м
Частота питающей сети50 Hz
Номинальная мощность P21.5 кВт
Макс. число пусков в час30
Взрывозащищенное исполнениенет
Распределение крутящего момента12 Нм
Cos phi - коэф. мощности при 0 нагрузке0.29
Cos phi - коэф. мощности при 1/2 нагрузки0.71
Cos phi - коэф. мощности при 3/4 нагрузки0.81
Скорость вращения электродвигателя2720 об/м
Расчетное значение тока без нагрузки1.9 A
Расчетное значение тока от 1/2 нагрузки2.4 A
Расчетное значение тока от 3/4 нагрузки3 A
Крутящий момент заторможенного ротора11 Нм
Эффективность двигателя при 3/4 нагрузки68 %
Эффективность электродвигателя при 1/2 нагрузки63 %
Эффективность электродвигателя при полной нагрузке67 %
Документация
Инструкции по технике безопасности
Прочее
PDFDP, EF AUTOADAPT (Recommended spare parts) (Service Kit Catalogue)PDFCERT ES DP EF SEG SL TÜV-HU-005884 - CBTC_HU-005884_extsigned - 10000692618PDFНасосы DP, EF, SL1, SLV в стандартном исполнении и исполнении AUTOADAPT, 0,6 - 2,6 кВт (КАТАЛОГ GRUNDFOS)PDFDP и EF AUTOADAPT (RU/KZ/KG/AM version) (PIOI)PDFDP 10, 0.9-2.6 кВт, EF 30, 0.6-1.5 кВт (RU/KZ/KG/AM version) (PIOI)PDFSEG, DP, EF, SL1/SLV AUTOADAPT fuse box, type ADC
Руководства по монтажу и эксплуатации
PDFDP, EF, SL1, SLV and SEG AUTOADAPT, Level sensor (Service kit instruction)PDFDP, EF, SL1, SLV and SEG AUTOADAPT (Electronic unit) (Service kit instruction)PDFFitting instruction - guide rail bracket (Service kit instruction)PDFSL1.50 and SLV.65, 0.9 - 1.5 kW (Паспорт, Руководство по монтажу и эксплуатации)PDFDP 10, EF 30, SL1.50, SLV.65 (Safety instructions/Correction sheet)PDFDP 10, EF 30, SL1.50, SLV.65 AUTOAdapt (Safety instructions)PDFDP 10, EF 30, SL1.50, SLV.65 (Safety instructions)
