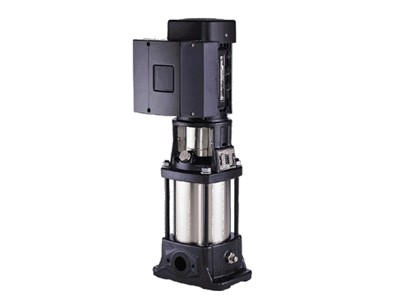

CR 10-4 X-FN-A-E-HQQE
Вертикальные многоступенчатые центробежные насосы со встроенным частотным преобразователем. Материалы, контактирующие с жидкостью - нержавеющая сталь (EN 1.4301).
Номер продукта
96689539
EAN код
5700837196314
Вес нетто
50 кг
Вес брутто
63 кг
Страна происхождения
DK
Класс защиты
55 Dust/Jetting
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5700837196314
№ продукта96689539
Наименование продуктаCR 10-4 X-FN-A-E-HQQE
Другое
Вес(Нетто)50 кг
Вес(Брутто)63 кг
Объем поставки0.173 м³
ТН ВЭД ЕАЭС Код84137075
Cтрана происхожденияDK
Минимальный индекс эффективности, MEI ≥0.70
Монтаж
Код присоединенияFN
Допустимое давлениеPN 25
Макс. рабочее давление16 бар
Размер напорного патрубкаDN 50
Размер всасывающего патрубкаDN 50
Размер фланца электродвигателяFT115
Макс. давление при заданной темп-ре16 бар / 120 °C
Максимальная температура окружающей среды60 °C
Типовое обозначение, код трубного соединенияFN
Жидкость
Плотность998.2 кг/м³
Рабочая жидкостьВода
Диапазон температур жидкости-20 .. 120 °C
Температура перекачиваемой жидкости20 °C
Материалы
ОснованиеЧугун
ПодшипникSIC
Код резиныE
Код материалаA
Рабочее колесоНержавеющая сталь
Рабочее колесо, EN/DINEN 1.4301
Рабочее колесо, AISI/ASTMAISI 304
Типовое обозначение, код материаловA
Тип модели, код для резиновых компонентов. E = EPDM, V=FKME
Система управления
Датчик давленияН
Преобразователь частотыОтсут.
Технические данные
Low NPSHНет
МодельA
Ступени4
СертификатыCE,EAC,UKCA,SEPRO,RCM,
Рабочие колеса4
Тип исполненияX
Исполнение насосаX
Номинальный напор31.9 м
Максимальный напор40.8 м
Номинальный расход10 м³/ч
Тип установки уплотненияОдинарное
Допуски по рабочим хар-камISO9906:2012 3B
Первичное уплотнение валаHQQE
Код торцевого уплотнения валаHQQE
Расположение насоса при монтажеВЕРТИКАЛЬН.
Сертифицирован для питьевой водыWRAS,ACS
Число рабочих колес с уменьшенным диаметром0
Скорость насоса, при которой расчитаны его характеристики2896 об/м
Данные электрооборудования
Пусковой ток750-820 %
Номинальный ток5.70/3.30 A
Класс энергоэфф-тиIE3
Количество полюсов2
Класс изоляции (IEC 85)F
Степень защиты (IEC 34-5)55 Dust/Jetting
Номинальная скорость2890-2910 об/м
Тип электродвигателя90SD
Частота питающей сети50 Hz
Номинальное напряжение3 x 220-240D/380-415Y В
Номинальная мощность - P21.5 кВт
Стандарт электродвигателяIEC
Cos фи - характеристика мощности0.84-0.78
Энергия (Р2), необходимая для насоса1.5 кВт
Встроенная защита электродвигателяОтсутс.
Эффективность двигателя при 3/4 нагрузки86.4-84.9 %
Эффективность электродвигателя при 1/2 нагрузки86.0-83.0 %
Эффективность электродвигателя при полной нагрузке84.2 %
