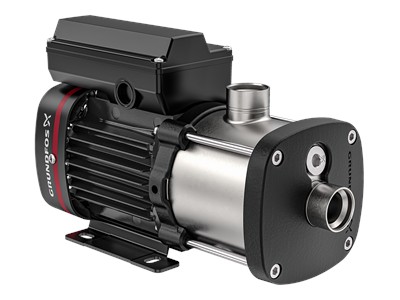

Консольно-моноблочный многоступенчатый, одностороннего всасыванияСерия: CM Самовсасывающие
CM 1-6 S-R-I-E-AVBE C1-A-A-N
Самовсасывающие насосы серии CM — это надежные, бесшумные и компактные горизонтальные насосы с односторонним всасыванием. Модульная конструкция насоса обеспечивает реализацию индивидуальных решений. Самовсасывающие насосы серии CM выполнены из нержавеющей стали.
Номер продукта
92889469
EAN код
5715121097833
Вес нетто
14.8 кг
Вес брутто
17.3 кг
Материал
AISI 304
Области применения
- Отопление в коммерческих зданиях
- Кондиционирование воздуха в коммерческих зданиях
- Повышение давления в коммерческих зданиях
Цена по запросу
Оставьте заявку и мы подготовим коммерческое предложение
Или позвоните: +7 (351) 750-51-84
Технические характеристики
Блок_0
EAN код5715121097833
№ продукта92889469
Наименование продуктаCM 1-6 S-R-I-E-AVBE C1-A-A-N
Другое
Вес(Нетто)14.8 кг
Вес(Брутто)17.3 кг
Минимальный индекс эффективности, MEI ≥0.68
Монтаж
Outlet position12
Код присоединенияR
Макс. рабочее давление10 бар
Размер напорного патрубка1 inch
Положение клеммной коробки12
Размер всасывающего патрубка1 inch
Стандарт трубного присоединенияRp
Макс. давление при заданной темп-ре10 бар / 40 °C
Диапазон температуры окружающей среды-20 .. 55 °C
Типовое обозначение, код трубного соединенияR
Жидкость
Плотность998.2 кг/м³
Рабочая жидкостьВода
Диапазон температур жидкости0 .. 60 °C
Температура перекачиваемой жидкости20 °C
Материалы
Код резиныE
Код материалаI
Корпус насосаAISI 304
Рабочее колесоНержавеющая сталь
Рабочее колесо, EN/DINEN 1.4301
Рабочее колесо, AISI/ASTMAISI 304
Материал корпуса насоcаEN 1.4301
Типовое обозначение, код материаловI
Тип модели, код для резиновых компонентов. E = EPDM, V=FKME
Система управления
Преобразователь частотыОтсут.
Положение клеммной коробки12
Технические данные
Rated flow1.2 м³/ч
Rated head45.43 м
МодельA
СертификатыCE,EAC,UKCA
Рабочие колеса6
Тип исполненияS
Самовсасывающий4 м
Исполнение насосаS
Допуски по рабочим хар-камISO9906:2012 3B
Первичное уплотнение валаAVBE
Код торцевого уплотнения валаAVBE
Сертифицирован для питьевой водыACS,UBA
Частота вращения насоса, на которой основываются его данные2900 об/м
Данные электрооборудования
Frame size71B
Пусковой ток340-370 %
Стандарт. Ex-защитыPTO
Подходит для 50/60 ГцНет
Класс изоляции (IEC 85)F
Диапазон тока насоса3.30-3.15 A
Степень защиты (IEC 34-5)IP55
Частота питающей сети50 Hz
Номинальная мощность P20.5 кВт
Номинальное напряжение1 x 220-230 V В
Стандарт электродвигателяIEC
Класс энергоэффективности (IE)IE2
Номинальная частота вращения2750-2780 об/м
Сервис-фактор электродвигателя1.00
